Лазерная резка профильной трубы

Резка профильной трубы и другого металлического проката: швеллер, двутавр, уголок

Заказать услугу Задать вопрос

Оставьте заявку и наш менеджер свяжется с вами для консультации и уточнения информации по проекту

Заказать услугу

Заявки на лазерную резку профильных труб принимаются на почту laser@tehno-lux96.ru.

Компания «Техно-Люкс» предлагает профессиональные услуги лазерной резки профильного металлопроката. Используем волоконный лазерный станок Senfeng SF3015M с мощностью 2 кВт для высокоточной обработки профильных труб, швеллеров, двутавров и уголков.

Рассчитать стоимость

Виды металлопроката для лазерной резки

Наше лазерное оборудование позволяет выполнять точную резку различных видов профильного металлопроката с качественным резом без заусенцев.

Профильные трубы

Квадратные и прямоугольные трубы — сечение от 10×10 мм до 220 мм, толщина стенки до 8 мм
Черная сталь — конструкционная (Ст3, 09Г2С), оцинкованная
Нержавеющая сталь — пищевая и техническая (AISI 304, 316, 321)
Алюминиевые трубы — сплавы АМг, АД31

Швеллер

Стальной швеллер — высота от 50 мм до 200 мм, толщина стенки до 8 мм
Горячекатаный и гнутый швеллер — марки Ст3, 09Г2С
Нержавеющий швеллер — для пищевой и химической промышленности

Двутавровая балка (двутавр)

Стальной двутавр — высота профиля до 200 мм, толщина полок до 6 мм
Горячекатаный двутавр — конструкционные марки стали

Уголок металлический

Равнополочный уголок — от 20×20 мм до 100×100 мм, толщина до 8 мм
Неравнополочный уголок — различные размеры полок
Черная и нержавеющая сталь — конструкционная и коррозионностойкая

Технические возможности: резка профильного металлопроката длиной до 3000 мм с толщиной стенки/полки до 8 мм для черной стали и до 6 мм для нержавейки.

Стоимость лазерной резки профильного металлопроката

Цена резки зависит от типа профиля, размера сечения, толщины стенки, материала и угла реза. Предоставляем точный расчет после получения чертежей.

Профильная труба

Размер сечения, мм	Толщина стенки, мм	Материал	Цена за 1 рез, руб
20×20 – 30×30	1-2	Черная сталь	от 20
40×40 – 50×50	2-3	Черная сталь	от 50
60×60 – 80×80	2-4	Черная сталь	от 80
100×100 и более	3-6	Черная сталь	от 130
Любой размер	2-6	Нержавеющая сталь	от 80

Швеллер

Номер швеллера	Высота, мм	Материал	Цена за 1 рез, руб
№5 – №6.5	50-65	Черная сталь	от 60
№8 – №10	80-100	Черная сталь	от 100
№12 – №14	120-140	Черная сталь	от 140
№16 – №20	160-200	Черная сталь	от 200

Двутавр (двутавровая балка)

Номер двутавра	Высота, мм	Материал	Цена за 1 рез, руб
№10	100	Черная сталь	от 120
№12 – №14	120-140	Черная сталь	от 160
№16 – №18	160-180	Черная сталь	от 220
№20	200	Черная сталь	от 280

Уголок металлический

Размер, мм	Толщина полки, мм	Материал	Цена за 1 рез, руб
20×20 – 30×30	3-4	Черная сталь	от 25
40×40 – 50×50	4-5	Черная сталь	от 40
63×63 – 75×75	5-6	Черная сталь	от 70
80×80 – 100×100	6-8	Черная сталь	от 100
Любой размер	3-6	Нержавеющая сталь	от 60

Типы резки профильного металлопроката

Прямой рез под 90° — стандартная резка поперек профиля
Резка под углом 45° — для стыковки элементов в рамных конструкциях
Резка под произвольным углом — от 15° до 75° по чертежам заказчика
Продольная резка — разрезание вдоль профиля
Вырезка окон и отверстий — в стенках труб, швеллеров, полках уголков и двутавров

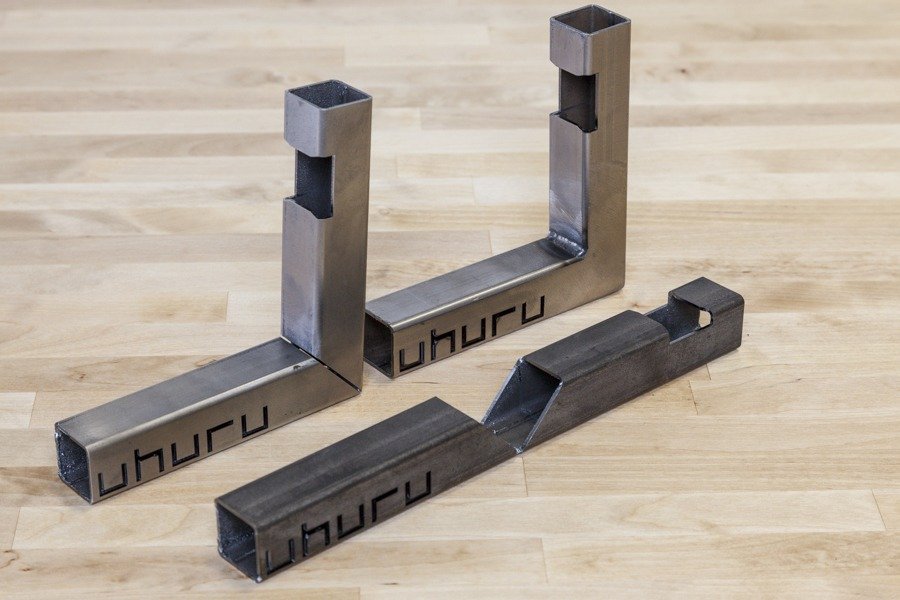

Фигурная резка концов — для сложных узлов соединения

Дополнительные услуги

Срочное выполнение (1-2 дня) — +30% к стоимости
Гибка профильной трубы и уголка — от 80 руб/погонный метр
Сварка металлоконструкций (аргон, полуавтомат) — расчет индивидуально
Порошковая покраска готовых изделий — от 150 руб/м²
Доставка по Екатеринбургу — от 500 руб

Минимальная стоимость заказа: 500 рублей
Скидки: при объеме заказа от 50 000 руб — скидка 5%, от 100 000 руб — скидка 10%

Требования к чертежам для резки профильной трубы

Для точного расчета стоимости и качественного выполнения работ необходимо предоставить чертежи или эскизы с указанием всех размеров и углов реза.

Формат файлов

DXF (AutoCAD) — основной формат для ЧПУ резки
DWG — также принимается для обработки
PDF с размерами — для предварительного расчета
Эскиз с размерами — фото или сканы чертежа с указанием всех параметров

Необходимая информация

Размеры сечения профильной трубы (например, 40×40 мм)
Толщина стенки трубы в миллиметрах
Марка материала (Ст3, нержавейка AISI 304 и т.д.)
Углы резки (90°, 45° или другие значения)
Количество резов на одной трубе
Общее количество деталей

Особенности для резки под углом

Четко указывайте угол реза (например, 45° относительно продольной оси)
Для стыковки труб указывайте взаимное расположение деталей
При резке под разными углами нумеруйте каждый рез
Для сложных узлов предоставьте 3D-модель или подробный эскиз сборки

Точность обработки

Точность реза по длине: ±0,5 мм
Точность угла реза: ±0,5°
Минимальная ширина прорези: 2 мм
Расстояние от края трубы до первого реза: минимум 5 мм

⚠ Важно: При заказе резки профильной трубы под 45° для последующей стыковки учитывайте толщину стенки и внутренний радиус — наши специалисты помогут с расчетом.

Нет чертежа? Отправьте эскиз, фото или описание задачи — мы подготовим чертеж для резки бесплатно при заказе от 3000 руб.

Отправить заявку или на почту laser@tehno-lux96.ru.

Оборудование для резки профильных труб

Используем современный волоконный лазерный станок с ЧПУ для точной резки профильных труб любой сложности.

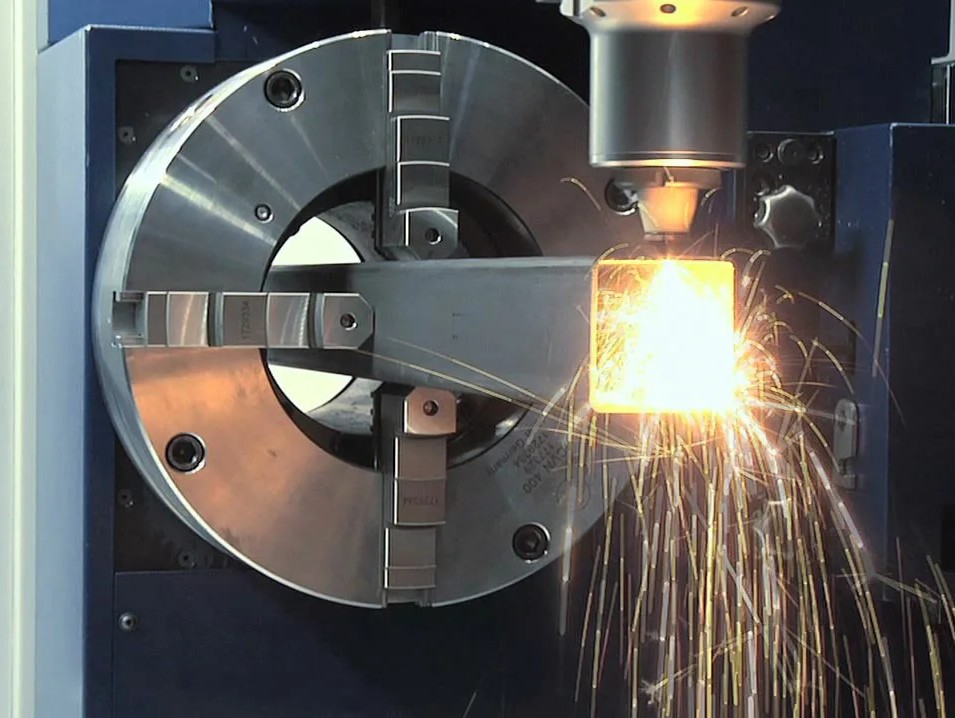

Лазерный станок Senfeng SF3015M с модулем резки труб

Технические характеристики

Тип лазера: волоконный лазер IPG/Raycus
Мощность: 2000 Вт (2 кВт)
Рабочая зона для листа: 1500×3000 мм
Модуль резки труб: диаметр 10-220 мм, длина до 3000 мм
Максимальная толщина стенки:
- Черная сталь: до 8 мм
- Нержавеющая сталь: до 6 мм
- Алюминий: до 5 мм
Точность позиционирования: ±0,03 мм
Точность повторяемости: ±0,02 мм

Возможности резки профильных труб

Резка квадратных и прямоугольных профильных труб
Прямой рез перпендикулярно оси трубы (90°)
Резка под углом от 15° до 75°
Продольная резка по одной или нескольким линиям

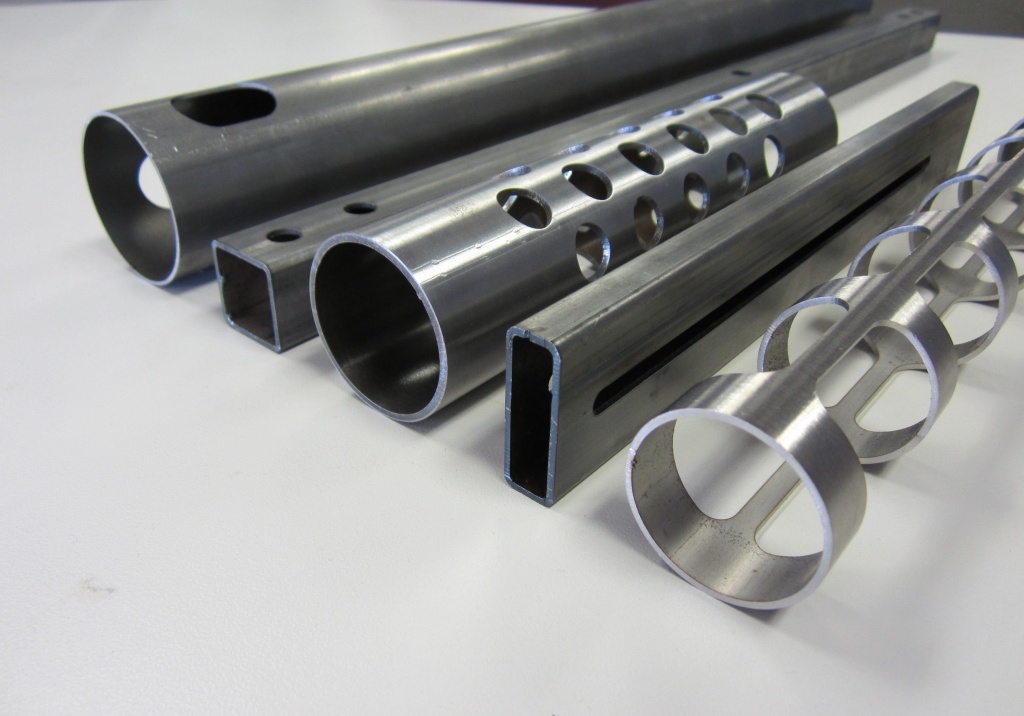

Вырезка сложных отверстий и окон в стенках трубы

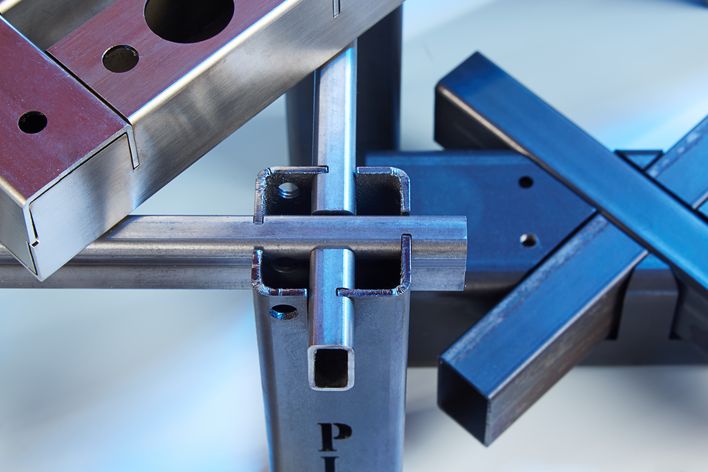

Фигурная резка торцов для стыковки труб
Автоматическое вращение трубы в процессе резки
ЧПУ управление для высокой повторяемости деталей

Дополнительное оборудование для обработки труб

Профилегиб АПВ Унигма макси — радиусная гибка круглых и профильных труб для изготовления арок, рам, конструкций
Сварочное оборудование:
- Аргонно-дуговая сварка TIG — для тонкостенных нержавеющих и алюминиевых труб
- Инверторный полуавтомат MIG/MAG — для сварки конструкций из черной стали
- Лазерная сварка FoxWeld LASER 2000-3-МТ — для точечного соединения деталей
Листогибочный пресс ЧПУ — гибка листовых элементов для комплектации изделий из труб

Этапы работы по резке профильной трубы

Обеспечиваем полный цикл работ — от получения заявки до выдачи готовых деталей с контролем качества на каждом этапе.

Прием заявки. Отправьте чертежи, эскиз или описание задачи на почту laser@tehno-lux96.ru с указанием размеров профильной трубы, толщины стенки, материала, углов резки и количества деталей.
Консультация и расчет. Наши специалисты проверяют чертежи, консультируют по оптимальным параметрам резки, рассчитывают стоимость работ и согласовывают сроки выполнения. Расчет готов в течение 1-3 часов.
Подготовка производства. После получения предоплаты (50%) или полной оплаты загружаем чертежи в систему ЧПУ станка, оптимизируем программу резки для минимизации времени обработки, настраиваем параметры под конкретный материал и толщину стенки трубы.
Лазерная резка. Выполняем резку на волоконном лазерном станке Senfeng с автоматическим вращением трубы. Используем продувку газом для получения чистого реза без окалины и наплывов металла.
Контроль качества. Проверяем все детали на соответствие чертежам, измеряем углы резки транспортиром и шаблонами, контролируем качество кромок и отсутствие дефектов.
Дополнительная обработка (опционально). По вашему заказу выполняем гибку профильной трубы на профилегибе, сварку конструкций (аргон, полуавтомат, лазер), зачистку и шлифовку сварных швов, порошковую покраску готовых изделий.
Упаковка и выдача. Упаковываем готовые детали для защиты при транспортировке. Выдача самовывозом из цеха или доставка по Екатеринбургу. Предоставляем полный пакет закрывающих документов.

Стандартный срок выполнения: 2-4 рабочих дня в зависимости от объема и сложности. Срочное выполнение за 1-2 дня с доплатой 30%.

Часто задаваемые вопросы

Какие размеры профильных труб можно резать?

Наш станок режет профильные трубы квадратного и прямоугольного сечения от 10×10 мм до максимального размера 220 мм (например, 220×220 мм или 220×100 мм) с толщиной стенки до 8 мм для черной стали и до 6 мм для нержавейки. Длина трубы до 3000 мм.

Можно ли резать профильную трубу под углом 45 градусов?

Да, резка под 45° — одна из самых распространенных операций для стыковки труб при изготовлении рамных конструкций. Также выполняем резку под любым другим углом от 15° до 75° согласно вашим чертежам.

Какая точность резки профильной трубы под углом?

Точность угла реза составляет ±0,5°, точность по длине ±0,5 мм. Это обеспечивает плотное прилегание деталей при стыковке и минимальные зазоры при сварке.

Можете ли вы вырезать отверстия в стенке профильной трубы?

Да, лазерная технология позволяет вырезать отверстия, окна и сложные формы в стенках профильной трубы. Это необходимо для узлов соединения, крепежных элементов или декоративных целей. Минимальный размер отверстия — 2 мм.

Нужен ли свой материал или можно заказать у вас?

Вы можете предоставить свою профильную трубу или заказать у нас. У нас есть складские остатки распространенных размеров из черной стали, нержавейки и алюминия. Поможем подобрать оптимальный размер и марку материала под вашу задачу.

Какой минимальный заказ по количеству?

Принимаем заказы от 1 детали. Минимальная стоимость заказа — 500 рублей. Для крупных партий и постоянных клиентов предоставляем скидки до 10%.

Можете ли вы сварить конструкцию из нарезанных труб?

Да, после резки можем выполнить сварку металлоконструкций на аргонно-дуговом аппарате (для нержавейки и алюминия) или полуавтомате (для черной стали). Также можем покрасить готовое изделие порошковой краской. Стоимость рассчитывается индивидуально.

Остаются ли заусенцы после лазерной резки?

Лазерная резка дает чистый рез без заусенцев и окалины. Кромки гладкие и готовы к сварке или покраске без дополнительной обработки. При необходимости можем выполнить зачистку или снятие фаски.

Заказать лазерную резку профильных труб

Отправьте чертежи или эскиз с размерами на электронную почту, и мы рассчитаем стоимость в течение 1-3 часов.

Email для заявок:
laser@tehno-lux96.ru

Телефон:
+7 (343) 228-78-82

Адрес производства:
г. Екатеринбург, ул. Фронтовых бригад, 15/4, оф. 6

Режим работы:
Пн-Пт: 9:00 - 18:00

Отправить заявку на расчет
