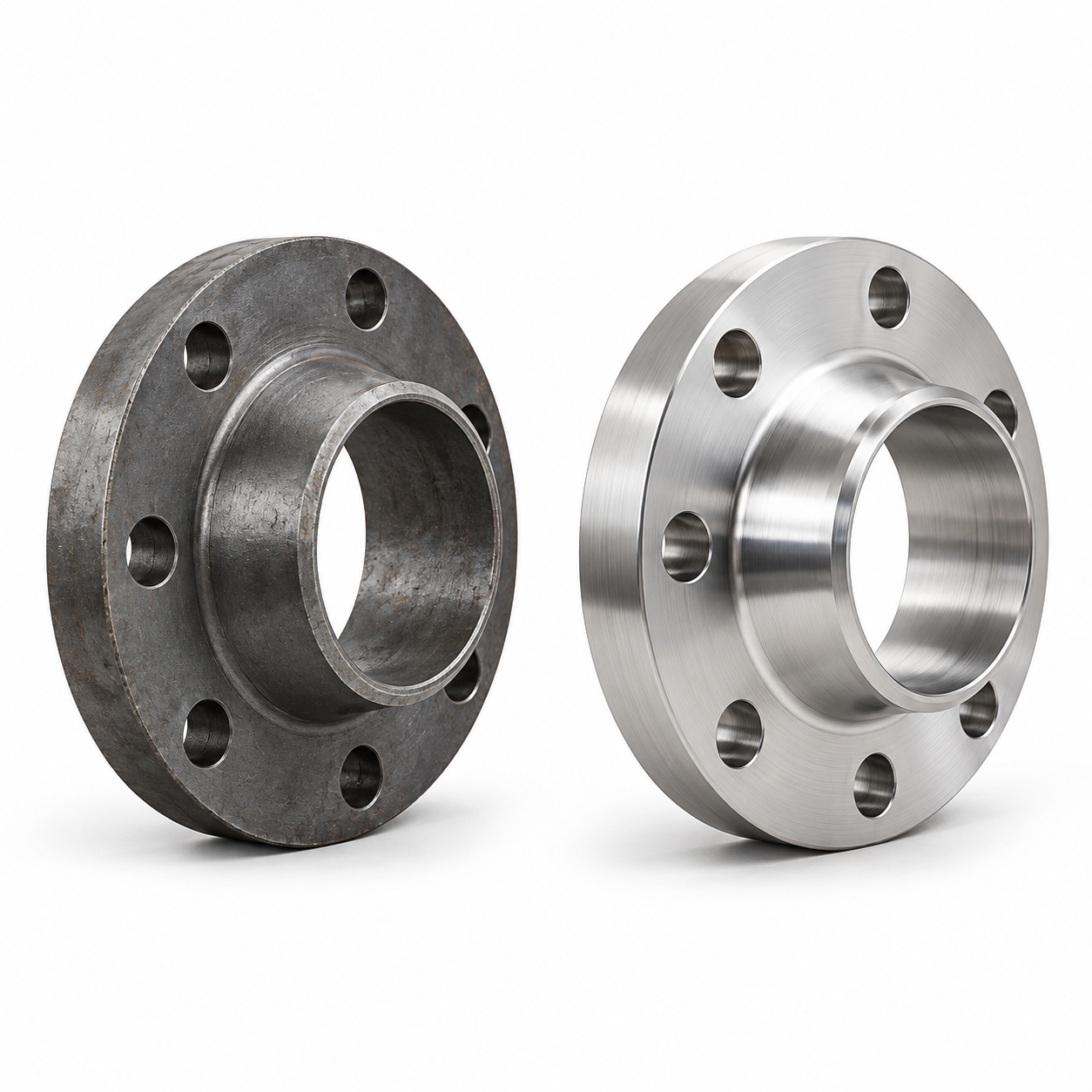

Главное отличие стальных и нержавеющих фланцев - коррозионная стойкость материала и условия эксплуатации. Фланцы из углеродистой или низколегированной стали применяют там, где рабочая и окружающая среда позволяют использовать такой материал. Нержавеющие фланцы выбирают, когда требуется повышенная стойкость к коррозии или конкретная коррозионно-стойкая марка предусмотрена проектом. При этом нержавеющая сталь сама по себе не означает более высокое допустимое давление или температуру - необходимо учитывать марку материала, тип фланца, DN, PN, рабочую среду и требования нормативной документации.
Содержание
- В чем главное отличие стальных и нержавеющих фланцев
- Сравнение стали и нержавейки
- Влияет ли материал фланца на допустимое давление
- Какие марки стали применяют для фланцев
- Когда выбирать обычный стальной фланец
- Когда нужен нержавеющий фланец
- Можно ли заменить стальной фланец нержавеющим
- Можно ли соединять нержавейку с обычной сталью
- Что учитывать при изготовлении фланцев
- Как выбрать материал фланца
- Частые ошибки
- Что указать при заказе
- Часто задаваемые вопросы
Коротко
- Стальной фланец не хуже нержавеющего сам по себе. Материал должен соответствовать рабочей среде, температуре, давлению и проекту.
- Главное преимущество нержавеющей стали - повышенная коррозионная стойкость, но ее уровень зависит от конкретной марки и среды.
- Допустимое давление нельзя определять только по материалу. Учитываются конструкция фланца, DN, PN, температура и требования стандарта.
- Нержавейка - это группа сталей, а не один материал. Марки 12Х18Н10Т и 10Х17Н13М2Т имеют разный химический состав и могут по-разному вести себя в одной и той же среде.
- Стальной и нержавеющий фланцы одного DN и PN не всегда взаимозаменяемы. Необходимо сверять конструкцию, присоединительные размеры, поверхность под прокладку и материал сопрягаемых деталей.
В чем главное отличие стальных и нержавеющих фланцев
Основное различие заключается в свойствах материала, прежде всего в его стойкости к коррозии. При этом оба варианта используются для создания разъемных соединений трубопроводов, оборудования, арматуры и других элементов.
Под обычными стальными фланцами чаще понимают изделия из углеродистых и низколегированных сталей. Для нержавеющих фланцев применяют коррозионно-стойкие высоколегированные стали.
ГОСТ 33259-2015 указывает, что материал фланца необходимо выбирать с учетом рабочего давления, температуры, характеристик рабочей и окружающей среды, коррозионных свойств и материалов присоединяемых труб или оборудования. Поэтому выбирать между сталью и нержавейкой только по цене или внешнему виду неправильно.
Если требуется стандартная или нестандартная деталь по заданным размерам или чертежу, можно посмотреть раздел фланцы на заказ.
Стальные и нержавеющие фланцы - сравнение
| Критерий | Углеродистая или низколегированная сталь | Нержавеющая сталь |
|---|---|---|
| Коррозионная стойкость | Зависит от марки, среды и применяемой защиты поверхности | Как правило, выше, но зависит от конкретной марки и рабочей среды |
| Эксплуатация во влажной среде | Необходимо оценивать возможность коррозии и защиту металла | Часто предпочтительнее, если выбранная марка подходит для условий эксплуатации |
| Химически активная среда | Применение возможно только при подтвержденной стойкости материала | Марку подбирают под конкретное вещество, концентрацию и температуру |
| Допустимое давление | Определяется не только материалом, но и конструкцией фланца, DN, PN и температурой | Не становится автоматически выше только из-за применения нержавеющей стали |
| Температура эксплуатации | Зависит от конкретной марки и нормативной документации | Также зависит от конкретной марки и нормативной документации |
| Сварка | Технология выбирается под марку стали и конструкцию соединения | Необходимо учитывать марку нержавеющей стали, присадочный материал и состояние поверхности |
| Защита поверхности | В зависимости от условий может потребоваться дополнительная защита от коррозии | Коррозионная стойкость обеспечивается свойствами самой стали, но поверхность нельзя загрязнять частицами обычной стали |
| Стоимость материала | Обычно ниже при сопоставимых размерах и конструкции | Обычно выше из-за состава материала и требований к обработке |
| Основная причина выбора | Рациональное решение для среды, в которой допускается применение выбранной марки | Необходимость повысить коррозионную стойкость или выполнить требования проекта |
Практический вывод: нельзя считать нержавеющий фланец универсально лучшим. Если условия эксплуатации допускают применение углеродистой стали, увеличение стоимости за счет нержавейки может не давать технического преимущества. Если же среда вызывает интенсивную коррозию обычной стали, экономия на материале способна привести к преждевременному повреждению соединения.
Влияет ли материал фланца на допустимое давление
Материал влияет на область применения фланца, но допустимое давление нельзя определять только по признаку "стальной" или "нержавеющий".
ГОСТ 33259-2015 распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей, трубопроводов, оборудования и ряда других изделий до номинального давления PN 250. Стандарт устанавливает конструкции, размеры, типы уплотнительных поверхностей и технические требования.
При подборе фланцевого соединения необходимо одновременно проверить:
- номинальный диаметр DN;
- номинальное давление PN;
- тип и конструкцию фланца;
- исполнение уплотнительной поверхности;
- марку стали;
- рабочую и расчетную температуру;
- свойства рабочей среды;
- материал трубы или оборудования;
- тип прокладки;
- материал и параметры крепежа.
Поэтому фраза "нержавеющий фланец выдерживает больше давления" без указания марки стали, типоразмера, конструкции и температуры технически некорректна.
Какие марки стали применяют для фланцев
Фланцы могут изготавливаться из углеродистых, низколегированных и высоколегированных коррозионно-стойких сталей. Конкретная марка должна соответствовать условиям эксплуатации и нормативной документации.
В ГОСТ 33259-2015 среди рекомендуемых материалов для изготовления фланцев приведены, в частности, углеродистые стали 20 и 25, низколегированная сталь 09Г2С, а также коррозионно-стойкие марки 08Х18Н10Т, 12Х18Н9Т, 12Х18Н10Т и 10Х17Н13М2Т.
| Группа материала | Пример марки | Что необходимо учитывать |
|---|---|---|
| Углеродистая сталь | 20 | Давление, температуру, рабочую среду, тип заготовки и требования проекта |
| Низколегированная сталь | 09Г2С | Температурные условия, требования к механическим свойствам и нормативную документацию |
| Коррозионно-стойкая сталь | 12Х18Н10Т | Характер среды, температуру, требования к сварке и коррозионной стойкости |
| Коррозионно-стойкая сталь | 10Х17Н13М2Т | Химический состав рабочей среды, температуру и требования проекта |
Просто указать в заявке "нержавейка" недостаточно. Разные марки нержавеющей стали имеют различный состав и разную стойкость к отдельным видам коррозионного воздействия.
Другие детали и конструкции, которые могут изготавливаться из различных марок металла по индивидуальным размерам, представлены в разделе изделия из металла.
Когда лучше выбрать обычный стальной фланец
Фланец из углеродистой или низколегированной стали рационально использовать, если выбранная марка соответствует давлению, температуре, рабочей среде и требованиям проекта.
Обычная сталь может быть подходящим вариантом, если:
- рабочая среда не требует применения коррозионно-стойкой стали;
- материал совместим с трубопроводом и оборудованием;
- условия эксплуатации соответствуют допустимой области применения выбранной марки;
- предусмотрена необходимая защита от внешней коррозии;
- проектная документация не устанавливает обязательное применение нержавеющей стали.
При таких условиях переход на нержавейку только ради идеи "она надежнее" может необоснованно увеличить стоимость изделия.
Когда нужен нержавеющий фланец
Нержавеющий фланец выбирают прежде всего тогда, когда требуется повышенная коррозионная стойкость или конкретная марка нержавеющей стали задана проектом.
Такой материал может потребоваться при:
- контакте с коррозионно-активной рабочей средой;
- эксплуатации во влажных условиях;
- повышенных требованиях к состоянию внутренней поверхности оборудования;
- соединении элементов нержавеющего трубопровода;
- специальных требованиях технологического процесса;
- прямом указании марки материала в проектной или конструкторской документации.
Нержавеющая сталь при этом не является полностью невосприимчивой к коррозии. Стойкость зависит от состава стали, температуры и окружающей среды. Для нержавеющих сталей возможны точечная, щелевая, межкристаллитная, контактная и другие виды коррозии.
Если требуется изготовление деталей из коррозионно-стойких материалов, дополнительно можно посмотреть раздел изделия из нержавеющей стали.
Как выбрать между сталью и нержавейкой - практическая матрица
| Условия эксплуатации | Что проверить в первую очередь | Предварительное направление выбора |
|---|---|---|
| Неагрессивная рабочая среда | Давление, температуру, проектную марку стали | Углеродистая или низколегированная сталь может быть достаточной |
| Постоянная влажность | Скорость и механизм возможной коррозии | Проверить необходимость применения коррозионно-стойкой стали |
| Химически активная среда | Состав вещества, концентрацию, температуру | Подбирать конкретную коррозионно-стойкую марку |
| Низкая рабочая температура | Допустимый температурный диапазон и характеристики материала | Выбирать конкретную марку по нормативной документации |
| Повышенная температура | Допустимую температуру марки и расчетные параметры соединения | Не выбирать материал только по признаку "нержавеющий" |
| Нержавеющий трубопровод | Материал трубы и технологию соединения | Обычно рассматривают совместимую коррозионно-стойкую марку |
| Переход нержавейка - обычная сталь | Наличие влаги или электролита, площадь контактирующих металлов, способ соединения | Необходимо оценить риск контактной коррозии |
| Замена существующего фланца | DN, PN, стандарт, конструкцию и уплотнительную поверхность | Сначала проверить полную геометрическую и техническую совместимость |
Матрица подходит для предварительного выбора. Для ответственного трубопроводного узла окончательное решение принимают по проектной и нормативной документации.
Можно ли заменить стальной фланец нержавеющим того же DN и PN
Иногда такая замена возможна, но одинаковые значения DN и PN сами по себе не гарантируют взаимозаменяемость деталей.
Перед заменой необходимо сравнить:
- стандарт изготовления;
- тип фланца;
- присоединительные размеры;
- диаметр и расположение отверстий под крепеж;
- исполнение уплотнительной поверхности;
- геометрию ответной детали;
- тип прокладки;
- материал крепежа;
- материал присоединяемого трубопровода;
- рабочие условия соединения.
Особенно внимательно проверяют нестандартные детали и фланцы, изготовленные по чертежам конкретного оборудования. Совпадение условного диаметра еще не означает полного совпадения посадочных и присоединительных размеров.
Можно ли соединять нержавейку с обычной сталью
Соединение нержавеющей и углеродистой стали возможно, но необходимо оценивать риск контактной коррозии и совместимость материалов.
Если два разных металла электрически контактируют и одновременно присутствует электролит, например вода или другая проводящая жидкость, может образоваться гальваническая пара. При неблагоприятном сочетании условий менее коррозионно-стойкий металл способен разрушаться быстрее.
На риск влияют:
- характер рабочей и окружающей среды;
- наличие постоянного увлажнения;
- разница электрохимических потенциалов;
- соотношение площадей контактирующих металлов;
- наличие защитного покрытия;
- конструкция соединения;
- возможность электрического разделения материалов.
Поэтому решение о прямом соединении нержавеющего фланца с трубой или ответным фланцем из обычной стали должно приниматься с учетом всей конструкции, а не только материалов двух деталей.
Что учитывать при изготовлении стальных и нержавеющих фланцев
Способ изготовления должен обеспечить требуемую геометрию, расположение отверстий и качество поверхности, а технология обработки должна соответствовать материалу.
При изготовлении фланцев из листовой заготовки для формирования наружного и внутреннего контура, а также отверстий может применяться лазерная резка металла. Возможность ее применения определяется толщиной, маркой материала, требуемой точностью и последующей обработкой детали.
Для нержавеющей стали дополнительно контролируют чистоту поверхности и инструмента. Попадание частиц углеродистой стали на поверхность нержавейки может привести к появлению следов коррозии. Поэтому при производстве необходимо исключать загрязнение материала железосодержащей пылью и остатками после обработки обычной стали.
При сварных конструкциях технологию также подбирают под конкретную марку. Для работы с нержавеющей сталью может применяться аргонно-дуговая сварка, но режим, присадочный материал и подготовка поверхности должны соответствовать конкретному изделию и материалу.
Нержавеющий фланец всегда лучше обычного стального?
Нет. Универсально лучшего материала для всех фланцевых соединений не существует.
Если трубопровод работает в условиях, где углеродистая или низколегированная сталь полностью удовлетворяет проектным требованиям, нержавеющий фланец может не давать существенного эксплуатационного преимущества.
Если же обычная сталь подвергается интенсивной коррозии, применение подходящей коррозионно-стойкой марки способно увеличить ресурс соединения и снизить вероятность проблем, связанных с разрушением материала.
Поэтому сравнивать следует не абстрактные "сталь" и "нержавейку", а конкретные марки материала в конкретных условиях эксплуатации.
Как выбрать стальной или нержавеющий фланец
1. Определить рабочую среду
Нужно знать вещество, которое будет транспортироваться по трубопроводу, его концентрацию и другие параметры, способные влиять на коррозию материала.
2. Определить давление
Номинальное и расчетное давление должны соответствовать требованиям проекта и характеристикам выбранного типа фланцевого соединения.
3. Установить рабочую и расчетную температуру
Температурный диапазон проверяют по конкретной марке стали и нормативной документации. Универсальной температуры эксплуатации для всех стальных или всех нержавеющих фланцев нет.
4. Выбрать конструкцию фланца
Необходимо определить тип фланца и проверить его применимость для конкретного трубопровода или оборудования.
5. Проверить DN и PN
Номинальный диаметр и номинальное давление должны соответствовать проекту и ответной части соединения.
6. Проверить уплотнительную поверхность
Исполнение поверхности должно соответствовать ответному фланцу и применяемой прокладке.
7. Выбрать конкретную марку стали
В спецификации желательно указывать не просто "сталь" или "нержавейка", а конкретную марку материала.
8. Проверить материал трубы и ответной детали
Особенно внимательно этот параметр оценивают при сочетании разных металлов.
9. Определить требования к изготовлению
Для нестандартного фланца дополнительно передают чертеж или точные размеры, количество отверстий, их диаметр, расположение, толщину детали и требования к последующей обработке.
Частые ошибки при выборе фланцев
Выбирать нержавейку только потому, что она считается более прочной
Коррозионная стойкость и механическая прочность - разные характеристики. Сравнивать прочность можно только для конкретных марок и условий эксплуатации.
Считать одинаковые DN и PN гарантией взаимозаменяемости
Необходимо дополнительно сверять тип, размеры, отверстия, исполнение уплотнительной поверхности и стандарт изготовления.
Подбирать материал только по температуре
Кроме температуры учитываются давление, свойства рабочей среды, коррозия и материал присоединяемого оборудования.
Использовать любую нержавейку для агрессивной среды
Разные марки нержавеющей стали обладают различной стойкостью. Для химически активных сред материал выбирают с учетом конкретного состава среды и температуры.
Не учитывать загрязнение нержавейки при обработке
Частицы обычной стали, перенесенные на нержавеющую поверхность инструментом или абразивом, могут стать причиной появления коррозии на поверхности.
Соединять разные металлы без оценки контактной коррозии
При наличии влаги или другой проводящей среды соединение углеродистой и нержавеющей стали необходимо рассматривать как систему из разных металлов и оценивать возможную гальваническую коррозию.
Ориентироваться только на цену детали
Более дешевый материал не всегда означает меньшие затраты в течение эксплуатации. Если он не соответствует среде, расходы на ремонт и замену соединения могут превысить первоначальную экономию.
Что указать при заказе фланца
Чем точнее исходные данные, тем меньше риск получить изделие, которое невозможно установить в существующее соединение.
В заявке желательно указать:
- тип фланца;
- номинальный диаметр DN;
- номинальное давление PN;
- марку стали;
- толщину изделия, если она задается чертежом;
- стандарт изготовления или номер чертежа;
- исполнение уплотнительной поверхности;
- количество и диаметр отверстий;
- межосевое расположение отверстий;
- требования к обработке поверхности;
- количество изделий;
- дополнительные требования проекта.
Для нестандартного изделия лучше приложить чертеж или эскиз со всеми размерами. Это особенно актуально для деталей, которые должны точно совпасть с уже существующей конструкцией.
Главное
Выбор между стальным и нержавеющим фланцем начинается не с цены и не с утверждения, что нержавейка "лучше". Сначала определяют рабочую среду, давление, температуру, конструкцию соединения и требования проекта. Только после этого выбирают конкретную марку материала, DN, PN и исполнение фланца.
Если параметры стандартного изделия не подходят, дополнительно рассматривают изготовление детали по чертежу с учетом требуемой геометрии и технологии обработки.
