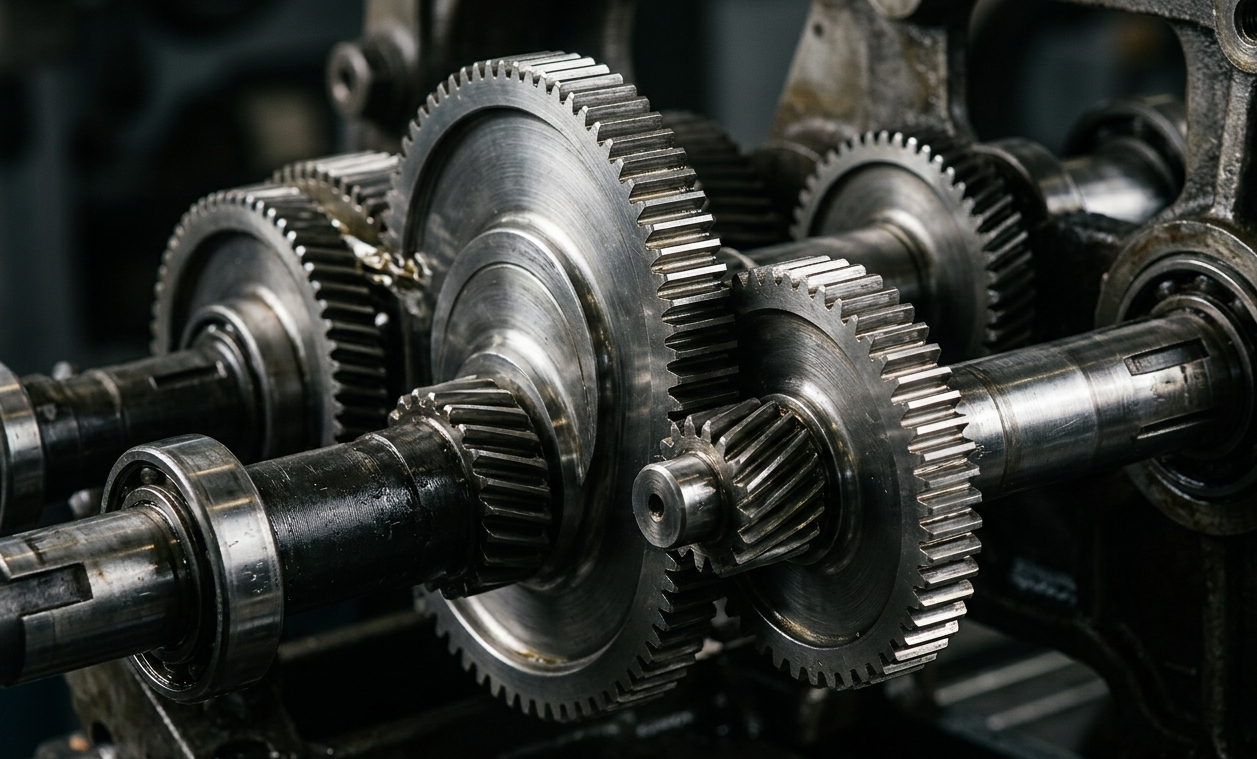

Где применяются металлические шестерни?

Шестерня — одна из тех деталей, которую редко замечают, пока она не выходит из строя. При этом она есть в автомобиле, станке, лифте, насосе, воротах и даже в обычной дрели. Если механизм где-то «перестал тянуть», заклинил или начал гудеть, причина часто именно в зубчатой передаче.

Статья будет полезна инженерам и конструкторам, снабженцам и закупщикам, владельцам производств, мастерам по ремонту оборудования и всем, кто подбирает или заказывает изготовление шестерён.

Если коротко: металлические шестерни применяются везде, где нужно передать вращение от одного вала к другому, изменить скорость или крутящий момент, поменять направление движения. Основные сферы — транспорт, промышленное оборудование и станки, редукторы и приводы, насосы, подъёмные механизмы, сельхоз- и спецтехника, автоматика ворот, бытовая техника. Ниже разберём это подробно.

Что такое металлическая шестерня и зачем она нужна

Шестерня (зубчатое колесо) — это деталь с зубьями по окружности, которая входит в зацепление с другой такой же деталью и передаёт вращение. Две и более шестерни вместе образуют зубчатую передачу.

Зачем это нужно на практике:

• Передать усилие и вращение от двигателя к рабочему органу — колёсам, барабану, валу, шнеку.

• Изменить скорость вращения. Маленькая шестерня вращает большую — скорость падает, а крутящий момент растёт. И наоборот.

• Усилить крутящий момент. За счёт разницы в размерах колёс механизм получает больше «тяги» при меньшей скорости.

• Изменить направление вращения — например, развернуть поток усилия на 90 градусов.

• Синхронизировать движение нескольких узлов, чтобы они работали согласованно.

Ключевая характеристика любой передачи — передаточное отношение. Это соотношение числа зубьев ведомой и ведущей шестерён: оно показывает, во сколько раз меняется скорость и крутящий момент. Чем больше разница в размерах колёс, тем сильнее замедляется вращение и тем больше усилие на выходе. Именно так одна и та же зубчатая передача может либо «разгонять», либо «тянуть».

Металл здесь — рабочий материал не случайно. Сталь, чугун и сплавы выдерживают высокие нагрузки, нагрев и трение, дольше держат форму зубьев под давлением. Поэтому в ответственных и нагруженных узлах ставят именно металлические шестерни, а пластиковые оставляют для лёгких бытовых механизмов.

Где применяются металлические шестерни: основные сферы

Это ключевой вопрос темы, поэтому разберём области применения по отраслям.

Транспорт и автомобили

Самое массовое применение. В коробке передач шестерни меняют передаточное отношение, в редукторе моста распределяют усилие на колёса, в раздаточной коробке делят поток мощности. Зубчатые передачи есть в рулевом управлении (механизм «шестерня — рейка»), стартере, приводе ГРМ. Похожие узлы работают в мотоциклах, спецтехнике, водном и железнодорожном транспорте.

Промышленное оборудование и станки

В металлорежущих, деревообрабатывающих и других станках шестерни передают вращение от двигателя к шпинделю и подачам, задают нужную скорость обработки. Зубчатые передачи стоят в прессах, прокатных станах, конвейерных линиях, мешалках и смесителях. От точности этих передач напрямую зависит точность обработки детали.

Редукторы и приводы

Редуктор — это, по сути, набор шестерён в корпусе, который понижает скорость и повышает крутящий момент. Редукторы применяют буквально повсюду: в приводах ленточных конвейеров, мешалок, вентиляторов, насосных агрегатов, в мотор-редукторах. Это одна из самых широких областей применения зубчатых колёс.

Насосное оборудование

В шестерённых насосах две шестерни, вращаясь, захватывают и перекачивают жидкость — масло, топливо, вязкие среды. Такие насосы ценят за простоту и надёжность, поэтому они стоят в гидравлике, системах смазки, на маслостанциях и в пищевом оборудовании.

Подъёмное и грузовое оборудование

Лебёдки, тали, домкраты, лифты, эскалаторы, краны — везде, где нужно медленно и с большим усилием поднимать или перемещать груз, работают зубчатые передачи. Здесь шестерня помогает «обменять» скорость на тягу.

Сельхоз- и спецтехника

Тракторы, комбайны, навесное оборудование, дорожная и строительная техника насыщены редукторами и зубчатыми передачами. Отдельная большая тема — звёздочки для цепных передач: их часто относят к той же группе деталей, и они передают усилие через цепь в транспортёрах, культиваторах, конвейерах.

Ворота, шлагбаумы и автоматика

В откатных воротах рейку приводит в движение шестерня привода — это самый наглядный пример передачи «шестерня — рейка» в быту. Похожие механизмы работают в шлагбаумах, секционных воротах, приводах заслонок и задвижек.

Бытовая техника и инструмент

Дрели, шуруповёрты, мясорубки, миксеры, редукторы стиральных машин, приводы кухонной техники — во многих из них стоят небольшие, но нагруженные металлические шестерни, особенно там, где пластик не выдержал бы усилия.

Энергетика, нефтегаз и буровое оборудование

Зубчатые передачи работают в приводах насосов, компрессоров, задвижек и редукторов на промышленных объектах. В буровом и нефтегазовом оборудовании шестерни передают большое усилие в тяжёлых условиях, поэтому к материалу и точности здесь предъявляют повышенные требования.

Пищевое и медицинское оборудование

В этих сферах важна не только прочность, но и стойкость к влаге, мойке и агрессивным средам. Поэтому шестерни и звёздочки нередко изготавливают из нержавеющей стали — для тестомесов, фасовочных линий, дозаторов, конвейеров и другого оборудования, контактирующего с продуктом.

Какие задачи помогают решить шестерни

Если свести всё к практическим задачам, металлические шестерни нужны, чтобы:

• передать мощность от двигателя к рабочему узлу без проскальзывания;

• замедлить быстрый вал и одновременно усилить его «тягу»;

• наоборот, ускорить вращение там, где это требуется;

• развернуть направление движения или передать его под углом;

• превратить вращение в линейное движение (передача «шестерня — рейка») и обратно;

• обеспечить точную и повторяемую работу механизма.

Основные виды металлических шестерён

Под разные задачи применяют разные типы зубчатых колёс.

• Прямозубые цилиндрические. Самый распространённый и простой вид: зубья расположены параллельно оси. Передают вращение между параллельными валами, хорошо подходят для большинства типовых задач.

• Косозубые. Зубья идут под углом. Работают плавнее и тише прямозубых, выдерживают большую нагрузку, но создают дополнительное осевое усилие на вал.

• Шевронные. По сути, две косозубые шестерни «зеркально». Применяются в тяжелонагруженных передачах, компенсируют осевые нагрузки.

• Конические. Передают вращение между валами, расположенными под углом (обычно 90 градусов). Используются в редукторах, мостах, угловых приводах.

• Червячные. Пара «червяк — червячное колесо» даёт большое понижение скорости в компактном корпусе. Применяются там, где нужно сильно замедлить вращение.

• Реечные (шестерня — рейка). Превращают вращение в прямолинейное движение. Это приводы ворот, станочные подачи, рулевые механизмы.

• Звёздочки для цепных передач. Технически это отдельная деталь, но изготавливают её похожим образом. Передаёт усилие через цепь на расстоянии.

Этот блок при необходимости можно дополнить конкретными типами шестерён, которые производит компания, — стоит уточнить перед публикацией.

Из каких металлов изготавливают шестерни

Материал подбирают под нагрузку, условия работы и бюджет. Чаще всего применяют:

• Конструкционные и легированные стали — основной материал для нагруженных передач. Прочные, держат форму зубьев, при необходимости упрочняются термообработкой.

• Чугун — для крупных, относительно тихоходных колёс, хорошо гасит вибрацию.

• Латунь и бронза — для червячных пар, узлов с повышенным трением, а также там, где важна коррозионная стойкость.

• Нержавеющая сталь — для агрессивных и влажных сред, пищевого и медицинского оборудования.

Точная марка металла и способ упрочнения зависят от чертежа и условий эксплуатации, поэтому их обычно определяют на этапе проектирования.

Сравнительная таблица: типы шестерён и их применение

Таблица поможет сориентироваться, какой тип передачи под какую задачу обычно выбирают.

Как понять, что шестерня изношена

Часто шестерню меняют не при плановом обслуживании, а уже после сбоя. Распознать проблему заранее помогают характерные признаки:

• посторонний шум, вой или скрежет при работе передачи, особенно под нагрузкой;

• вибрация и рывки вместо плавного вращения;

• механизм «не тянет», проскакивает или теряет в скорости;

• видимый износ зубьев — сколы, заусенцы, сточенный или выкрошенный профиль;

• люфт в передаче, которого раньше не было;

• следы металлической стружки в смазке.

Если появился хотя бы один признак, узел стоит осмотреть. Изношенная шестерня быстро повреждает сопряжённую деталь, поэтому затягивать с заменой невыгодно.

Как выбрать металлическую шестерню

Если шестерню нужно подобрать на замену или изготовить под механизм, удобно действовать по шагам.

1. Определите задачу узла. Что должна делать передача — замедлять, ускорять, менять направление, передавать большое усилие. От этого зависит тип шестерни.

2. Снимите параметры старой детали (если она есть): число зубьев, модуль, наружный диаметр, посадочное отверстие, ширину, толщину. Эти данные — основа для изготовления.

3. Уточните условия работы: нагрузка, скорость вращения, среда (влага, пыль, агрессивные вещества), требования к точности и шуму.

4. Подберите материал под эти условия — обычно это делают вместе с изготовителем.

5. Подготовьте чертёж или образец. Чертёж в формате DXF или PDF либо сама деталь-образец заметно ускоряют изготовление.

6. Согласуйте способ изготовления исходя из формы детали и нагрузки — об этом ниже.

Если своих параметров нет, грамотный изготовитель поможет восстановить их по образцу или замерам.

Частые ошибки при подборе

• Заказывают «на глаз», без точных размеров. Шестерня с неверным модулем или числом зубьев просто не встанет в зацепление. Нужны измерения, а не примерные значения.

• Игнорируют условия работы. Деталь, рассчитанная на сухую среду, быстро выходит из строя во влаге или агрессивной среде.

• Не учитывают посадку на вал. Неверный диаметр отверстия, шпоночный паз или шлицы делают деталь нерабочей, даже если зубья идеальны.

• Экономят на материале для нагруженного узла. Слишком «мягкий» металл в тяжёлой передаче изнашивается за короткий срок.

• Заказывают одну шестерню без проверки сопряжённой. Изношенная парная деталь быстро «съест» и новую.

• Не сохраняют образец. По целой детали восстановить параметры намного проще, чем по обломкам.

Практические рекомендации

• Если механизм важен для работы, держите запасную шестерню или заранее зафиксированные параметры детали — это сократит простой при поломке.

• Меняйте изношенные парные колёса вместе, а не по одному.

• При заказе прикладывайте образец или чертёж — так меньше риск ошибки и быстрее результат.

• Для ответственных узлов обсуждайте с изготовителем материал и упрочнение, а не только геометрию.

• Фотографируйте и записывайте параметры детали до того, как она окончательно разрушится.

Когда стоит обратиться к специалистам

Самостоятельно подобрать шестерню реально, если узел простой, а параметры известны. Но к изготовителю лучше обращаться, когда:

• старая деталь повреждена и параметры нужно восстановить по образцу;

• требуется нестандартная шестерня, которой нет в свободной продаже;

• нужно изготовление по чертежу под конкретный механизм;

• важна точность и повторяемость, особенно при серии деталей.

Компания «Техно-Люкс» (Екатеринбург) изготавливает изделия из листового и прокатного металла на заказ по чертежам заказчика, включая шестерни, звёздочки, фланцы, шайбы и другие детали. Для этого используется лазерная резка, гибка и сварка. Лазерная резка особенно хорошо подходит для плоских зубчатых деталей — прямозубых шестерён, звёздочек для цепных передач, зубчатых секторов и реек: она даёт чистый контур по чертежу или образцу.

Если деталь сложная, высоконагруженная или требует особой термообработки и шлифовки зубьев, способ изготовления стоит обсудить заранее — специалисты подскажут оптимальное решение под вашу задачу. Точные сроки, стоимость и возможность изготовления конкретной детали уточняются индивидуально по чертежу или образцу.

Вывод

Металлические шестерни применяются практически во всех механизмах, где нужно передать вращение и усилие: от автомобилей и станков до насосов, ворот и бытовой техники. Под разные задачи подбирают свой тип передачи и материал, а при заказе главное — точные параметры детали или образец.

Если вам нужно подобрать или изготовить шестерню, следующий логичный шаг — определить параметры детали (или подготовить образец) и обратиться к изготовителю, который работает по чертежам и подскажет подходящее решение под ваш механизм.
