Шайба кажется второстепенной деталью: тонкое колечко под гайкой или головкой болта. Но если её убрать или поставить не ту, соединение может ослабнуть, поверхность — продавиться, а крепёж со временем — открутиться сам. Именно поэтому шайбы есть почти в каждом резьбовом соединении.
Статья будет полезна тем, кто собирает и обслуживает конструкции и оборудование: монтажникам, мастерам по ремонту, инженерам и снабженцам, а также всем, кто подбирает крепёж или заказывает изготовление нестандартных шайб.
Если коротко: металлические шайбы используются в соединениях, чтобы равномерно распределить усилие затяжки, защитить поверхность детали, увеличить опорную площадь под крепёж, предотвратить самоотвинчивание, компенсировать неровности и, при необходимости, обеспечить герметичность. Под каждую из этих задач есть свой тип шайбы. Дальше разберём всё по порядку.
Что такое шайба и где она стоит в соединении
Шайба — это плоская деталь, чаще всего в форме кольца с отверстием в центре. Её устанавливают между крепёжным элементом (гайкой, головкой болта или винта) и поверхностью соединяемой детали.
Сама по себе шайба не скрепляет детали — это делает резьба болта и гайки. Задача шайбы в другом: правильно «передать» усилие затяжки на поверхность и сохранить соединение надёжным со временем. Поэтому шайбу нельзя считать необязательной мелочью: в нагруженных и ответственных узлах она работает наравне с остальным крепежом.
Основные функции
Это ключевой вопрос темы, поэтому разберём функции шайб подробно. Часто одна деталь выполняет сразу несколько из них.
Распределение нагрузки
Когда болт затягивают, всё усилие концентрируется на маленькой площади под гайкой. Без шайбы это давление может смять или продавить материал, особенно мягкий. Шайба распределяет усилие на бóльшую площадь, и соединение получается равномерным и надёжным. Это её главная функция.
Защита поверхности детали
При затяжке гайка или головка болта вращается и царапает поверхность. Шайба принимает это трение на себя: она защищает деталь от задиров, царапин и вмятин, а заодно сама гайка затягивается ровнее.
Увеличение опорной площади
Если отверстие в детали больше диаметра болта или края отверстия неровные, головка крепежа может «провалиться» или держаться ненадёжно. Широкая шайба перекрывает отверстие и создаёт надёжную опору. По этой же причине увеличенные шайбы ставят на тонкий листовой металл, дерево и другие мягкие материалы.
Защита от самоотвинчивания
Из-за вибрации и перепадов нагрузки резьбовое соединение со временем ослабевает. Чтобы этого не происходило, применяют стопорящие шайбы: пружинные (гровер) работают за счёт упругости, зубчатые и стопорные — за счёт зацепления за поверхность. Они удерживают гайку от самопроизвольного раскручивания.
Компенсация неровностей и зазоров
Поверхности деталей не всегда идеально ровные, а между ними иногда нужен точный зазор. Шайбы помогают выровнять соединение, заполнить пространство или отрегулировать положение детали. Для этого используют регулировочные и дистанционные шайбы (прокладки).
Герметизация соединения
Там, где важно не допустить протечки или попадания влаги, применяют уплотнительные шайбы — обычно металлические с резиновым или полимерным элементом. Они прижимаются при затяжке и закрывают зазор вокруг крепежа.
Где металлические шайбы особенно важны?
Формально шайбу можно поставить почти в любое резьбовое соединение, но есть случаи, где без неё надёжность заметно падает:
-
Металлоконструкции и сборка на болтах. Большие усилия затяжки требуют равномерного распределения нагрузки, иначе металл в местах крепления деформируется.
-
Оборудование с вибрацией. Станки, насосы, двигатели, транспортная и спецтехника — здесь стопорящие шайбы удерживают крепёж от самораскручивания.
-
Наружные и влажные узлы. Кровля, ограждения, фасадные элементы, уличные конструкции — нужны коррозионностойкие и часто уплотнительные шайбы.
-
Мягкие основания. Дерево, тонкий лист, пластик — без увеличенной шайбы крепёж продавливает материал.
-
Точная сборка с зазорами. Оборудование, где нужно выставить расстояние или компенсировать толщину, — задача регулировочных шайб.

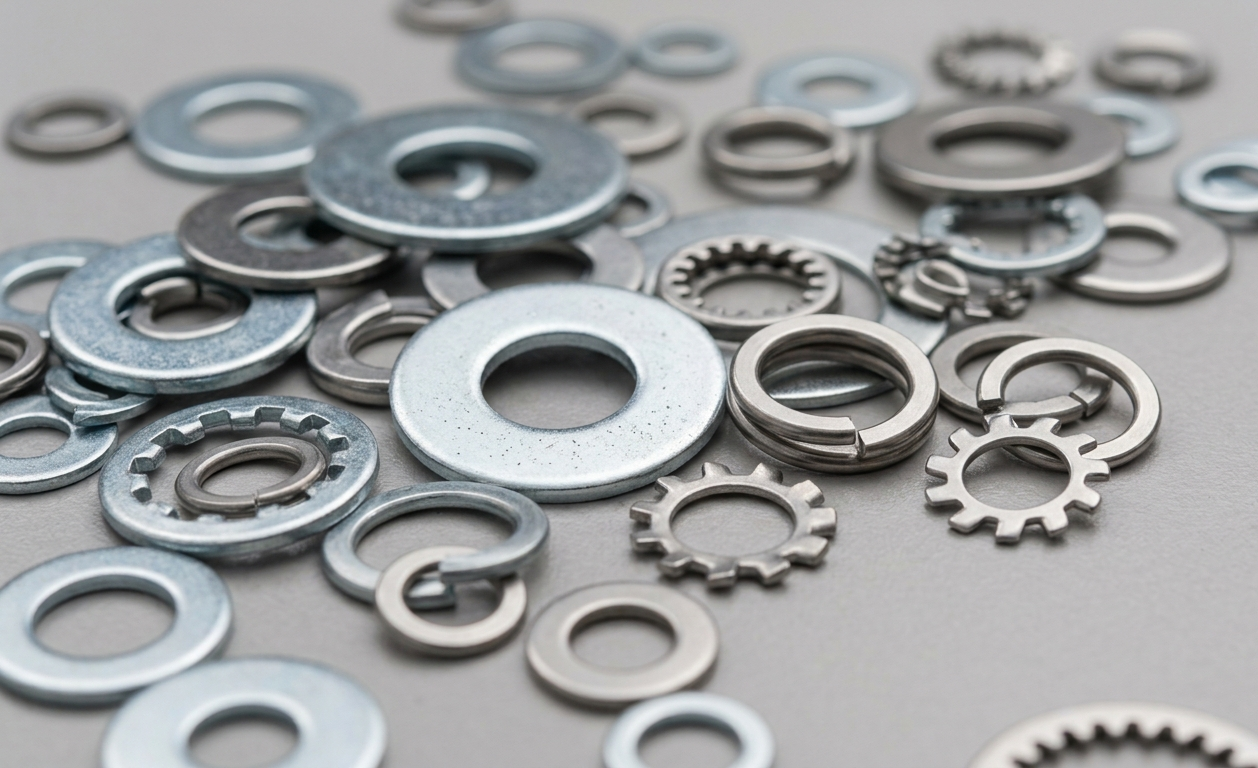

Основные виды металлических шайб
Под разные функции применяют разные типы шайб.
-
Плоские (обычные). Самый распространённый вид. Распределяют нагрузку и защищают поверхность.
-
Увеличенные (широкие, кузовные). Имеют больший наружный диаметр. Нужны для мягких материалов, тонкого листа и больших отверстий.
-
Пружинные (гровер). Разрезное кольцо с упругостью. Стопорят соединение от раскручивания при вибрации.
-
Стопорные и зубчатые. С зубьями или лапками, которые врезаются в поверхность и удерживают крепёж от ослабления.
-
Регулировочные (дистанционные). Используются как прокладки для выставления зазора или компенсации толщины.
-
Уплотнительные. С эластичным элементом для герметизации соединения.
-
Конусные и сферические. Компенсируют перекос, когда поверхность расположена под углом.
-
Косые (клиновые). Для соединений на наклонных полках профиля — например, на швеллере или двутавре.
Этот блок при необходимости можно сузить до тех видов шайб, которые реально изготавливает или поставляет компания, — стоит уточнить перед публикацией.
Из каких металлов делают шайбы?
Материал подбирают под нагрузку, среду и совместимость с остальным крепежом. Чаще всего применяют:
-
Сталь (в том числе оцинкованная) — основной материал для большинства соединений. Прочная и доступная, цинковое покрытие защищает от коррозии.
-
Нержавеющая сталь — для влажных и агрессивных сред, наружных и пищевых конструкций.
-
Латунь и бронза — стойкие к коррозии, применяются в декоративных, электротехнических и специальных узлах.
-
Медь и алюминий — там, где важны мягкость, электропроводность или малый вес.
Важный момент: материал шайбы желательно подбирать в паре с материалом крепежа и детали. Если соединить разнородные металлы во влажной среде, может возникнуть коррозия в месте контакта.
Как понять, что шайба подобрана неправильно?
Ошибку с шайбой часто видно уже после сборки или в процессе эксплуатации. На это указывают:
-
крепёж со временем ослабевает или откручивается сам;
-
вокруг гайки или головки болта появляется вмятина, продавленный или смятый металл;
-
шайба «гуляет» в отверстии — значит, её диаметр подобран неверно;
-
на поверхности детали видны задиры и царапины от затяжки;
-
в наружном узле появилась ржавчина в месте контакта разных металлов;
-
соединение не держит нужный зазор или перекошено.
Любой из этих признаков — повод пересмотреть тип, размер или материал шайбы.
Как выбрать шайбу для соединения?
Чтобы шайба работала, а не просто «была», её подбирают по нескольким параметрам.
-
Диаметр крепежа. Внутреннее отверстие шайбы должно соответствовать болту или винту — не болтаться и не быть слишком тугим.
-
Материал основания. Чем мягче деталь, тем больше нужна опорная площадь — здесь пригодится увеличенная шайба.
-
Условия работы. Вибрация — повод поставить стопорящую шайбу. Влага и агрессивная среда — выбрать нержавейку или оцинковку.
-
Нагрузка. Для ответственных и нагруженных узлов важны и материал, и тип шайбы.
-
Совместимость металлов. Шайбу подбирают так, чтобы она не вызывала коррозию в паре с крепежом и деталью.
-
Нестандартные размеры. Если типовая шайба не подходит по диаметру, толщине или форме, её изготавливают по чертежу.
Если параметров под рукой нет, отталкивайтесь от существующего крепежа и образца старой шайбы.
Как правильно установить шайбу?
Даже верно подобранная шайба работает только при правильной установке. Несколько практических правил:
-
Шайбу ставят со стороны вращающегося элемента — обычно под гайку, а при необходимости и под головку болта, если она тоже прилегает к детали.
-
Сочетание плоской и пружинной. Когда нужны и распределение нагрузки, и стопорение, плоскую шайбу располагают к поверхности детали, а пружинную — между плоской шайбой и гайкой.
-
Не заменяйте длину болта стопкой шайб. Несколько обычных шайб «в столбик» не делают соединение надёжнее — лучше подобрать крепёж нужной длины.
-
Следите за прилеганием. Шайба должна ложиться на поверхность ровно, без перекоса. Если поверхность наклонная, применяют конусную или косую шайбу.
-
Не перетягивайте. Чрезмерная затяжка может деформировать даже правильную шайбу и снизить её эффект.
Частые ошибки при выборе и установке
-
Шайбу вообще не ставят. В мягком материале или нагруженном узле это приводит к продавливанию и ослаблению соединения.
-
Берут не тот диаметр. Слишком большое отверстие не даёт опоры, слишком маленькое не налезает на болт.
-
Путают функции. Плоская шайба не стопорит соединение, а пружинная не заменяет широкую опору. Под каждую задачу — свой тип.
-
Не учитывают коррозию. Разнородные металлы во влажной среде дают коррозию в месте контакта.
-
Ставят повреждённую или деформированную шайбу. Смятая или треснувшая деталь не выполняет свою функцию.
-
Используют пружинную шайбу там, где она уже неэффективна. В ряде ответственных узлов нужны другие способы стопорения — это стоит уточнять по требованиям к соединению.
Практические рекомендации
-
В мягких материалах и на тонком листе используйте увеличенные шайбы — они заметно повышают надёжность.
-
В узлах с вибрацией заранее закладывайте стопорящие шайбы, а не решайте проблему после раскручивания.
-
Подбирайте материал шайбы под среду: для улицы и влаги — оцинковку или нержавейку.
-
Старайтесь сочетать близкие по свойствам металлы крепежа, шайбы и детали.
-
Для нестандартных соединений сохраняйте образец или чертёж старой шайбы — по нему проще изготовить замену.
-
Не используйте деформированные шайбы повторно в ответственных узлах.
Когда нужна шайба на заказ?
Стандартные шайбы продаются в любом крепёжном магазине. Но бывают ситуации, когда готовой детали нет:
-
нужен нестандартный диаметр, толщина или форма;
-
требуется крупная или фигурная шайба под конкретную конструкцию;
-
нужны регулировочные шайбы-прокладки точной толщины;
-
деталь нужно повторить по образцу или чертежу;
-
требуется партия одинаковых шайб под проект.
Компания «Техно-Люкс» (Екатеринбург) изготавливает изделия из листового и прокатного металла на заказ по чертежам, включая шайбы, пластины, фланцы и другие детали. Плоские и увеличенные шайбы, регулировочные прокладки и фигурные детали удобно изготавливать лазерной резкой: она даёт точный контур и ровное отверстие по чертежу или образцу, в том числе небольшими партиями.
Пружинные и стопорные шайбы — это, как правило, стандартный крепёж, поэтому подходящий вариант лучше обсудить со специалистами: они подскажут, что можно изготовить, а что проще подобрать из готового. Точные сроки, стоимость и возможность изготовления конкретной детали уточняются индивидуально по чертежу или образцу.
Вывод
Металлические шайбы используются в соединениях не для вида: они распределяют нагрузку, защищают поверхность, увеличивают опорную площадь, стопорят крепёж от раскручивания, компенсируют неровности и герметизируют узел. Под каждую задачу есть свой тип шайбы и свой материал, а правильный выбор напрямую влияет на надёжность всей конструкции.
Если нужной шайбы нет в готовом виде, следующий логичный шаг — определить размеры и материал (или подготовить образец) и обратиться к изготовителю, который работает по чертежам и подскажет оптимальное решение под ваше соединение.
