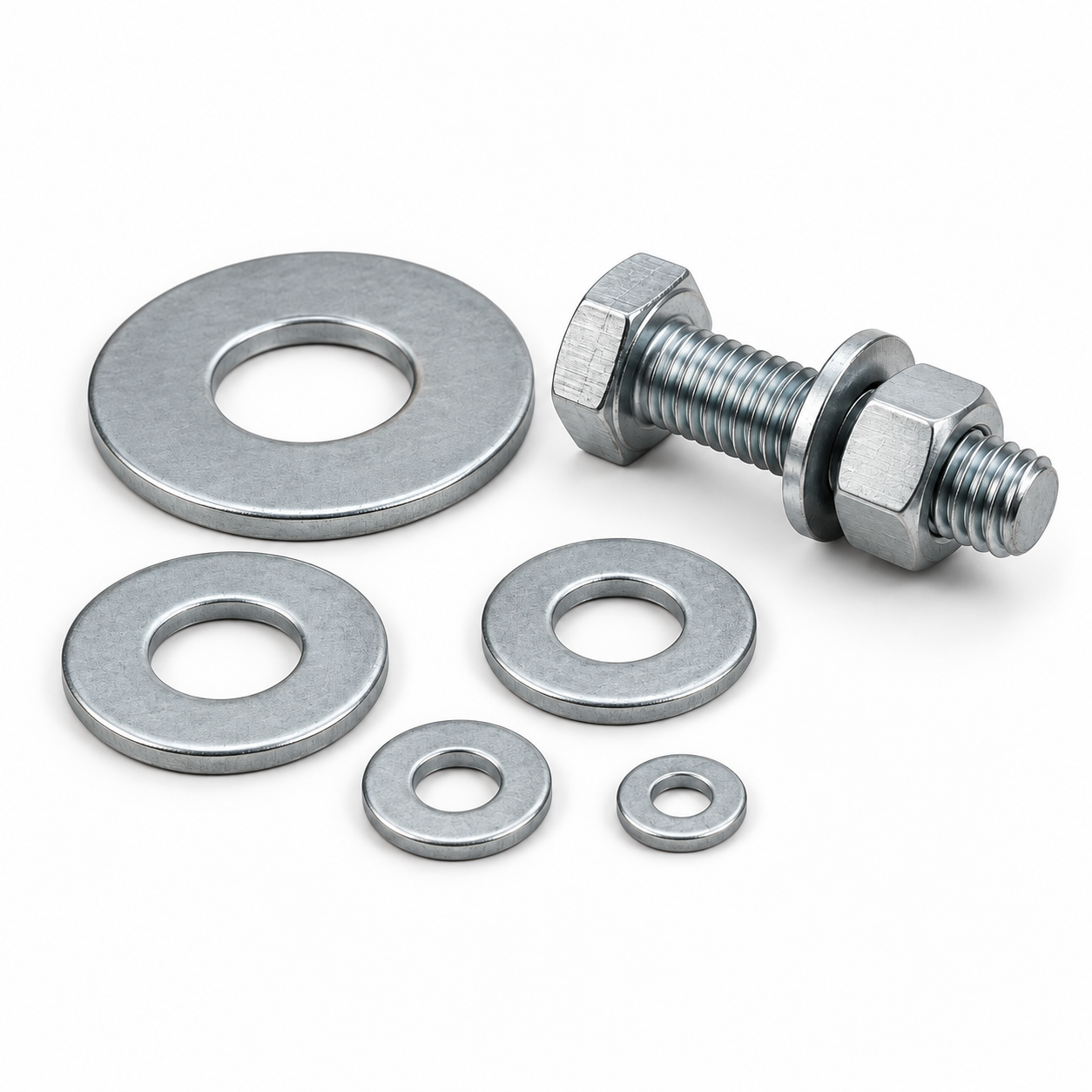

Металлическая шайба устанавливается между головкой болта или гайкой и соединяемой деталью, чтобы увеличить площадь опоры, снизить местное давление и защитить поверхность при затяжке. В зависимости от конструкции шайба также может перекрывать увеличенное отверстие, работать как упругий элемент или входить в систему стопорения соединения. При этом обычная плоская шайба сама по себе не предназначена для защиты резьбы от самоотвинчивания.
Содержание
- Зачем нужна шайба в болтовом соединении
- Что происходит с соединением без шайбы
- Какие задачи выполняют разные виды шайб
- Плоская шайба и стопорение - в чем разница
- Как площадь шайбы влияет на давление
- Куда устанавливать шайбу - под гайку или под болт
- Когда применяют увеличенные шайбы
- Когда шайба может быть не нужна
- Как выбрать металлическую шайбу
- Частые ошибки при подборе
- Главное
- Часто задаваемые вопросы
Коротко
- Плоская металлическая шайба увеличивает площадь опоры головки болта или гайки и уменьшает местное давление на соединяемую деталь.
- Шайба помогает защитить поверхность от вдавливания и повреждения при затяжке.
- Увеличенные шайбы применяют, когда требуется большая площадь опоры, например возле отверстия с увеличенным зазором или при работе с относительно мягким материалом.
- Обычная плоская шайба не является самостоятельным средством защиты гайки от самоотвинчивания.
- При подборе учитывают не только размер резьбы, но и наружный диаметр, внутреннее отверстие, толщину, твердость, материал и покрытие.
- Для ответственных соединений тип шайбы определяется чертежом, расчетом и требованиями применяемого стандарта.
Зачем нужна шайба в болтовом соединении
Основная задача плоской металлической шайбы - создать подходящую опорную поверхность между крепежной деталью и соединяемым материалом. Благодаря наружному диаметру шайбы усилие от гайки или головки болта передается на большую площадь.
Это позволяет решить несколько практических задач:
- уменьшить местное давление под гайкой или головкой болта;
- снизить вероятность вдавливания крепежа в поверхность;
- защитить поверхность детали от повреждения при затяжке;
- создать опору возле отверстия увеличенного диаметра;
- перекрыть часть продолговатого монтажного отверстия;
- обеспечить предусмотренную конструкцией опорную поверхность крепежного узла.
Если для узла требуются нестандартные размеры, материал или геометрия, на сайте можно посмотреть металлические шайбы, изготавливаемые под конкретные требования.
Шайбу при этом нельзя рассматривать только как средство от раскручивания гайки. Для обычной плоской шайбы основная функция связана именно с передачей усилия и состоянием опорной поверхности.
Что происходит с соединением без шайбы
Отсутствие шайбы не означает автоматически, что соединение выполнено неправильно. Необходимость дополнительной опорной детали зависит от конструкции узла, материала, размеров отверстия, крепежа и действующей нагрузки.
Если площадь опоры головки болта или гайки недостаточна, нагрузка концентрируется на меньшем участке поверхности. Среднее контактное давление в упрощенной модели определяется зависимостью:
p = F / A
где:
- p - среднее давление на опорную поверхность;
- F - сила, передаваемая через крепеж;
- A - площадь опоры.
При одинаковой силе уменьшение площади контакта приводит к увеличению среднего давления. На относительно мягком материале это может вызывать местную деформацию, вдавливание крепежа или осадку поверхности.
Поэтому правильный вопрос при проектировании соединения звучит не как «обязательно ли ставить шайбу», а как «достаточна ли площадь и жесткость существующей опорной поверхности для заданной нагрузки».
Какие задачи выполняют разные виды шайб
Разные конструкции шайб предназначены для разных функций и не должны автоматически заменять друг друга. Плоская шайба распределяет давление, крупная увеличивает площадь опоры, а специальные изделия могут выполнять упругую или стопорную функцию.
| Тип шайбы | Основная задача | Когда рассматривают применение |
| Плоская нормального ряда | Создать опорную поверхность и распределить давление | Типовые болтовые и винтовые соединения |
| Плоская крупной серии | Увеличить площадь опоры | Относительно мягкие материалы, увеличенные и продолговатые отверстия |
| Плоская мелкой серии | Обеспечить опору при ограниченном наружном габарите | Узлы с небольшим свободным пространством вокруг крепежа |
| Пружинная | Работать как упругий элемент предусмотренной конструкции | Соединения, где такой элемент установлен проектной документацией |
| Зубчатая или специальная стопорная | Участвовать в предотвращении относительного поворота элементов | Узлы с предусмотренной системой стопорения |
| Тарельчатая | Создавать заданную упругую характеристику | Специально рассчитанные соединения и механизмы |
Шайбы входят в широкую группу деталей, которые применяются при изготовлении и сборке металлоконструкций. Другие изделия из металла также подбирают по рабочей нагрузке, геометрии и условиям эксплуатации узла.
Плоская шайба и стопорение - в чем разница
Обычная плоская шайба не является универсальным средством предотвращения самоотвинчивания болта или гайки. Ее основная задача - сформировать опорную поверхность и распределить усилие.
Это особенно важно для соединений, которые работают при вибрации, переменной или циклической нагрузке. Наличие обычной металлической шайбы под гайкой еще не означает, что соединение защищено от ослабления.
Для стопорения применяются отдельные конструктивные решения. Выбор зависит от условий эксплуатации, характера нагрузки, крепежа и требований проектной документации.
Пружинные шайбы также нельзя автоматически считать универсальным решением для любого вибронагруженного узла. Работа конкретного способа стопорения должна оцениваться в составе всего соединения.
Что определить перед выбором шайбы
Сначала необходимо понять, какая задача стоит перед крепежным узлом:
- распределить давление;
- защитить поверхность;
- перекрыть увеличенное отверстие;
- получить упругую характеристику;
- предотвратить самоотвинчивание;
- совместить несколько функций.
Только после этого выбирают конструкцию шайбы и способ ее установки.
Как площадь шайбы влияет на давление на деталь
При одинаковой передаваемой силе увеличение площади опоры уменьшает среднее контактное давление на соединяемую поверхность. Именно поэтому наружный диаметр шайбы имеет практическое значение.
Упрощенную площадь кольцевой поверхности можно определить по формуле:
A = π × (D2 - d2) / 4
где:
- A - расчетная площадь кольцевой поверхности, мм2;
- D - наружный диаметр шайбы, мм;
- d - внутренний диаметр шайбы, мм.
Пример для соединения М10
Для демонстрации влияния диаметра сравним две шайбы с одинаковым внутренним отверстием 10,5 мм, но разными наружными диаметрами - 20 и 30 мм.
| Параметр | Шайба с наружным диаметром 20 мм | Шайба с наружным диаметром 30 мм |
| Внутренний диаметр, мм | 10,5 | 10,5 |
| Наружный диаметр, мм | 20 | 30 |
| Расчетная площадь кольца, мм2 | ≈ 227,6 | ≈ 620,3 |
| Относительная площадь | 1 | ≈ 2,73 |
В этом расчетном примере увеличение наружного диаметра с 20 до 30 мм приводит примерно к 2,73-кратному увеличению площади кольца. При одинаковой силе среднее расчетное давление соответственно уменьшается приблизительно в 2,73 раза.
Это упрощенная модель. Реальное распределение давления зависит от толщины и жесткости шайбы, материала детали, плоскостности поверхностей, диаметра отверстия, предварительной затяжки и деформаций элементов.
Почему нельзя просто брать шайбу максимального диаметра
Большая площадь опоры полезна только в том случае, если шайба способна передать нагрузку без недопустимой деформации. Поэтому при увеличении наружного диаметра необходимо учитывать толщину, жесткость материала и размеры отверстия.
Если для нестандартного крепежного узла требуется шайба или другая деталь определенной геометрии, ее можно получить из листовой заготовки. Один из подходящих способов изготовления таких деталей - лазерная резка металла по заданному контуру.
Куда устанавливать шайбу - под гайку или под болт
Шайбу устанавливают со стороны той поверхности, где требуется увеличить площадь опоры или защитить материал. Поэтому универсального правила «шайба всегда ставится только под гайку» нет.
| Условия соединения | Расположение шайбы |
| При затяжке вращается гайка и поверхность под ней требуется защитить | Под гайкой |
| Необходимо увеличить площадь опоры под головкой болта | Под головкой болта |
| Обе соединяемые детали имеют чувствительную или относительно мягкую поверхность | Могут применяться шайбы с обеих сторон |
| С обеих сторон расположены увеличенные отверстия | Необходимость шайб проверяют с обеих сторон |
| Используется специальная стопорная система | По схеме производителя или проектной документации |
При проектировании соединения также учитывают, какая крепежная деталь вращается во время затяжки. Трение между гайкой, головкой болта, шайбой и соединяемой поверхностью влияет на процесс затяжки.
Когда применяют увеличенные шайбы
Увеличенная шайба применяется, когда площади опоры обычной шайбы или головки крепежа недостаточно. Наиболее характерные случаи - относительно мягкие детали и отверстия с большим зазором.
Увеличенная шайба может быть полезна, если:
- отверстие заметно больше диаметра стержня крепежа;
- используется продолговатое монтажное отверстие;
- материал детали склонен к местной деформации;
- необходимо распределить усилие на большую площадь;
- головка болта или гайка имеют недостаточную площадь опоры.
С похожей задачей распределения нагрузки сталкиваются при креплении различных элементов металлоконструкций, включая металлические пластины. Для таких узлов площадь контакта, положение отверстий и толщина деталей должны рассматриваться совместно.
Что необходимо проверить для увеличенной шайбы
Увеличенный наружный диаметр сам по себе не гарантирует правильную работу соединения. Необходимо проверить:
- толщину шайбы;
- жесткость и твердость материала;
- диаметр отверстия;
- величину передаваемой нагрузки;
- характер опирания;
- требования чертежа или стандарта.
Принцип «чем больше шайба, тем лучше» применять нельзя. Если изделие слишком тонкое для конкретной геометрии и нагрузки, фактическая работа опорного участка может отличаться от простой расчетной модели.
Когда применяют шайбы мелкой серии
Шайбы мелкой серии используют там, где пространство вокруг крепежа ограничено, но отдельная опорная деталь все равно необходима.
Уменьшенный наружный диаметр позволяет разместить крепеж возле стенки, ребра, соседней детали или другого конструктивного элемента. При этом уменьшение наружного диаметра означает и уменьшение площади опоры.
Поэтому перед применением мелкой серии нужно проверить, выдержит ли поверхность детали создаваемое контактное давление.
Когда шайба может быть не нужна
Болтовое соединение может быть спроектировано без отдельной плоской шайбы, если достаточная опорная поверхность уже обеспечена конструкцией крепежа и соединяемых деталей.
Отдельная шайба может не требоваться, если:
- проект или стандарт соединения ее не предусматривает;
- головка болта или фланцевая гайка обеспечивают достаточную площадь опоры;
- материал детали выдерживает расчетное контактное давление;
- размер отверстия не требует дополнительного перекрытия;
- поверхность не нуждается в дополнительной защите;
- вопрос стопорения решен другим способом.
Установка шайбы «на всякий случай» также может быть неправильным решением. Дополнительная деталь меняет толщину пакета, количество контактных поверхностей и доступную длину резьбового зацепления.
Как выбрать металлическую шайбу
Подбор начинается с функции шайбы, а не только с диаметра болта. Для правильного выбора нужно учитывать конструкцию соединения, материал деталей и условия эксплуатации.
1. Определить задачу
Сначала определяют, для чего нужна шайба:
- увеличить площадь опоры;
- защитить поверхность;
- перекрыть большое отверстие;
- ограничить наружный габарит узла;
- создать упругий элемент;
- участвовать в специальной системе стопорения.
2. Проверить размер крепежа
Обозначения М8, М10, М12 и другие относятся к номинальному диаметру резьбы. Отверстие шайбы имеет соответствующий монтажный зазор, предусмотренный конструкцией и стандартом.
Поэтому нельзя измерить внутреннее отверстие шайбы и автоматически принять полученное значение за номинальный размер резьбы.
3. Определить требуемую площадь опоры
Если материал основания относительно мягкий или отверстие выполнено с большим зазором, рассматривают шайбы увеличенного диаметра.
Если место вокруг крепежа ограничено, может потребоваться мелкая серия.
4. Проверить толщину и твердость
Шайба должна сохранять требуемую геометрию при действующей нагрузке. Особенно это актуально для изделий большого наружного диаметра и узлов с увеличенными отверстиями.
Для стандартизованного крепежа параметры твердости выбирают в соответствии с требованиями нормативной документации и характеристиками остальных элементов соединения.
5. Учесть материал и покрытие
При подборе материала и защитного покрытия учитывают:
- влажность;
- коррозионную активность среды;
- контакт разнородных металлов;
- условия эксплуатации;
- материал болта и гайки;
- требования к внешнему виду;
- возможность повреждения покрытия при монтаже.
6. Отдельно определить способ стопорения
Если основной риск связан с вибрацией и самоотвинчиванием резьбового соединения, обычная плоская шайба не должна автоматически рассматриваться как решение проблемы. Способ фиксации выбирают отдельно по условиям работы узла.
Матрица выбора шайбы по условиям соединения
| Условия эксплуатации | Что требуется проверить | Предварительное направление выбора |
| Стандартное отверстие в металлической детали | Площадь опоры и требования документации | Плоская шайба нормального ряда, если она предусмотрена конструкцией |
| Относительно мягкая соединяемая деталь | Контактное давление и деформацию поверхности | Проверить применение шайбы увеличенного диаметра |
| Большое или продолговатое отверстие | Перекрытие отверстия и жесткость шайбы | Крупная серия или специально рассчитанная деталь |
| Ограниченное пространство вокруг крепежа | Допустимый наружный диаметр и давление | Проверить возможность применения шайбы мелкой серии |
| Есть риск самоотвинчивания | Причину ослабления соединения и условия нагрузки | Отдельно подобрать предусмотренный способ стопорения |
| Коррозионная или влажная среда | Материал, покрытие и совместимость крепежных элементов | Согласовать исполнение шайбы с остальным крепежом |
| Нестандартное соединение | Размеры, толщину, отверстие, материал и нагрузку | Изготовление шайбы по чертежу или техническим требованиям |
Для соединений металлических деталей схожие требования к отверстиям, опорным поверхностям и крепежу возникают при монтаже металлических фланцев. В таких узлах шайбу рассматривают как часть всей системы крепления, а не как отдельный универсальный элемент.
Частые ошибки при выборе и установке шайб
Считать любую шайбу стопорной
Плоская шайба распределяет нагрузку и защищает поверхность, но сама по себе не обеспечивает надежного предотвращения самоотвинчивания резьбы.
Выбирать только по обозначению резьбы
Под один номинальный размер крепежа могут применяться шайбы разных серий, наружных диаметров, толщины и исполнения.
Использовать максимально большую шайбу без проверки
Большой наружный диаметр увеличивает расчетную площадь опоры, но слишком тонкая шайба может деформироваться. Поэтому наружный диаметр необходимо оценивать вместе с толщиной и нагрузкой.
Игнорировать состояние поверхности
Неровности, заусенцы, загрязнения и локальные выступы меняют фактическую площадь контакта и могут привести к неравномерной передаче усилия.
Не учитывать материал шайбы и крепежа
Применение разных металлов и покрытий требует оценки условий эксплуатации, особенно во влажной или коррозионно-активной среде.
Самовольно менять шайбу в расчетном соединении
Замена стандартной шайбы на более толстую, тонкую или увеличенную меняет геометрию узла. Для ответственных конструкций любые изменения должны соответствовать документации и расчету.
Главное
Металлическая шайба нужна прежде всего для правильной передачи усилия от головки болта или гайки на соединяемую деталь. Увеличение подходящей площади опоры позволяет уменьшить среднее контактное давление и снизить риск локального повреждения поверхности.
Плоская, увеличенная, мелкая, пружинная и стопорная шайбы выполняют разные функции. Поэтому изделие выбирают с учетом геометрии отверстия, материала детали, нагрузки, условий эксплуатации и требований технической документации.
Что указать при заказе шайбы
Чтобы подобрать или изготовить шайбу без лишних уточнений, желательно заранее определить:
- номинальный размер крепежа;
- внутренний диаметр;
- наружный диаметр;
- толщину;
- тип или серию шайбы;
- материал;
- требуемое покрытие;
- стандарт, если изделие должно ему соответствовать;
- условия эксплуатации;
- количество;
- чертеж для нестандартной детали.
Для нестандартного крепежного узла параметры шайбы стоит согласовывать вместе с другими элементами конструкции. Это особенно актуально для узлов, где применяются пластины, фланцы, опорные элементы и другие детали с отверстиями под крепеж.
