Что такое фланцы и где они применяются?

Фланец — это плоская или объёмная металлическая деталь с отверстиями под крепёж, с помощью которой соединяют трубы, элементы оборудования, опоры, корпуса, воздуховоды и другие металлические конструкции. Главная задача фланца — сделать соединение прочным, разборным, точным и удобным для монтажа или обслуживания.

• В трубопроводах фланцы соединяют участки труб, арматуру, насосы, ёмкости и технологическое оборудование.

• В металлоконструкциях фланцы используют как опорные пластины, монтажные площадки и соединительные узлы.

• Фланец выбирают по нагрузке, диаметру, толщине, материалу, количеству отверстий, давлению, температуре и условиям эксплуатации.

Что такое фланец простыми словами

Фланец — это соединительная деталь, которая позволяет надёжно состыковать две части конструкции. Проще всего представить его как металлическую пластину или кольцо с отверстиями под болты. Один фланец крепится к одной детали, второй — к другой, после чего они стягиваются крепежом. Между ними может устанавливаться прокладка, если соединение должно быть герметичным.

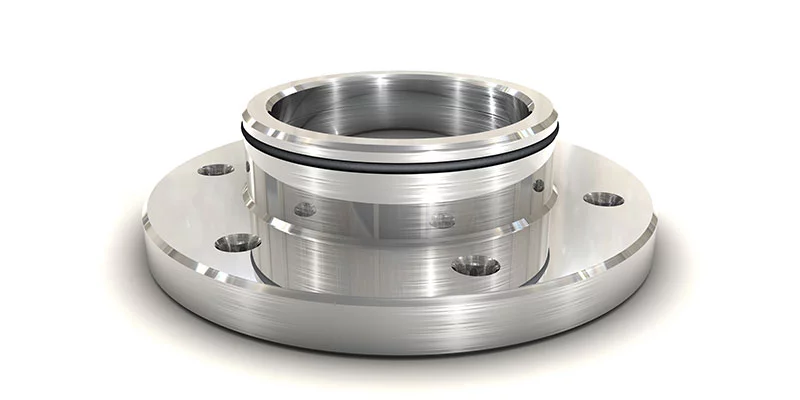

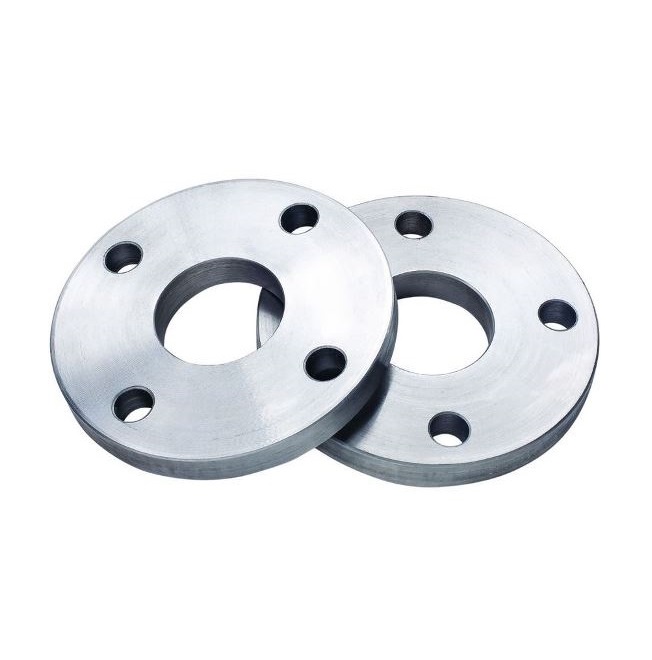

В трубопроводах фланец чаще всего выглядит как круглая деталь с центральным отверстием под трубу и рядом отверстий по окружности. Но в металлоконструкциях форма может быть другой: квадратной, прямоугольной, овальной, фигурной, с пазами, вырезами или нестандартным расположением отверстий. Поэтому фланец — это не только элемент трубопровода. Это универсальный монтажный узел, который помогает соединять металл с металлом, металл с бетоном, стойку с основанием, оборудование с рамой или корпус с ответной частью.

Главное отличие фланцевого соединения от обычной сварки — возможность разборки. Если две трубы просто сварить между собой, соединение получится постоянным. Чтобы заменить участок, придётся резать металл. Если же трубы соединены фланцами, их можно разобрать, заменить прокладку, снять насос, обслужить оборудование и собрать обратно. Именно поэтому фланцы широко применяются там, где важны ремонтопригодность, точность сборки и удобство обслуживания.

В нашей компании есть отдельное направление по изготовлению стальных и нержавеющих фланцев на заказ. Это важно для проектов, где не подходит стандартная деталь из магазина: нужен другой диаметр, нестандартная толщина, особая схема отверстий, редкий материал или фланец под конкретный чертёж.

Зачем нужны фланцы

Фланец решает сразу несколько задач. Он не просто «соединяет детали», а делает соединение контролируемым. Через фланец можно задать точное положение деталей, распределить нагрузку, обеспечить герметичность, упростить монтаж и оставить возможность последующего обслуживания. Поэтому фланцы встречаются и в инженерных системах, и в строительстве, и в промышленности, и в производстве металлоизделий.

Основные функции фланца:

• Соединение элементов — труб, патрубков, корпусов, стоек, рам, ёмкостей, клапанов и другого оборудования.

• Разборность — соединение можно раскрутить без резки металла и разрушения конструкции.

• Герметичность — при установке прокладки фланцы помогают удерживать воду, пар, воздух, газ или технологическую среду.

• Передача нагрузки — фланец распределяет усилие между болтами, основанием и соединяемой деталью.

• Точная посадка — отверстия и геометрия помогают совместить детали в нужном положении.

• Удобство монтажа — крупные узлы можно собирать частями, а не сваривать всё на месте.

Например, на производстве нужно установить насос в трубопроводную линию. Если насос приварить напрямую, его обслуживание станет сложным. Через фланцевое соединение оборудование можно снять, заменить прокладку, проверить арматуру и вернуть узел на место. В строительной металлоконструкции фланец может работать как опорная площадка: стойку с приваренной пластиной устанавливают на бетон и крепят анкерами. В таком случае фланец помогает распределить нагрузку и удерживать элемент в проектном положении.

Фланец особенно полезен там, где соединение должно быть одновременно прочным и обслуживаемым. Это типичная задача для инженерных систем, производственных линий, вентиляции, пищевого оборудования, химических производств, тепловых узлов, металлокаркасов и нестандартных изделий из металла.

Основные виды фланцев

Фланцы отличаются по форме, способу крепления, назначению и условиям эксплуатации. В трубопроводах чаще говорят о плоских, воротниковых, свободных и глухих фланцах. В металлообработке и изготовлении конструкций часто встречаются нестандартные фланцы: опорные пластины, монтажные площадки, ответные детали, кольца, диски, фигурные элементы с отверстиями.

Выбор типа фланца зависит от задачи. Для простого соединения труб может быть достаточно плоского фланца. Для ответственной магистрали лучше рассматривать воротниковый вариант. Для монтажа оборудования, где отверстия нужно точно совместить на месте, удобны свободные фланцы. Для металлоконструкций часто требуется индивидуальная деталь: например, прямоугольная пластина с четырьмя отверстиями, круглый фланец под стойку или усиленный элемент с нестандартной толщиной.

Где применяются фланцы

Фланцы применяются везде, где нужно соединить детали надёжно и при этом сохранить возможность демонтажа. Самая очевидная область — трубопроводы. Но если посмотреть шире, фланцы используются в системах вентиляции, отопления, водоснабжения, пищевом производстве, промышленном оборудовании, металлокаркасах, навесах, стойках, ограждениях, резервуарах и корпусных изделиях.

Основные области применения:

1. Трубопроводы — соединение труб, насосов, задвижек, клапанов, фильтров, теплообменников и ёмкостей.

2. Вентиляция — соединение воздуховодов, переходов, решёток, кожухов и технологических коробов.

3. Металлоконструкции — крепление стоек, рам, опор, площадок и несущих элементов к основанию.

4. Промышленное оборудование — монтаж корпусов, патрубков, крышек, приводов и обслуживаемых узлов.

5. Пищевая и химическая промышленность — соединения из нержавеющей стали, где важны чистота, коррозионная стойкость и разборность.

6. Строительство и благоустройство — опорные пластины, крепёжные узлы, основания для ограждений и навесов.

В металлоконструкциях фланец часто называют опорной пластиной или монтажной площадкой, хотя по смыслу он выполняет похожую функцию: соединяет элемент с основанием через болты или анкера. Например, при изготовлении металлических стоек фланец может быть приварен к нижней части трубы. Через отверстия стойку крепят к бетону, раме или закладной детали. Если нагрузка высокая, пластину усиливают рёбрами жёсткости, увеличивают толщину или меняют схему крепежа.

В инженерных системах фланцы ценят за удобство обслуживания. Любая арматура со временем требует проверки, замены прокладок, очистки или ремонта. Фланцевое соединение позволяет выполнить эти работы быстрее и аккуратнее. В отличие от сварного узла, его можно разобрать обычным инструментом, не повреждая трубу и соседние элементы.

Из каких материалов делают фланцы

Материал фланца выбирают по среде, нагрузке и условиям эксплуатации. Для обычных строительных и промышленных задач часто используют конструкционную сталь. Для влажных помещений, пищевого производства, химических сред и декоративных изделий подходит нержавеющая сталь. В отдельных случаях применяют алюминий, латунь или специальные сплавы, но чаще всего заказчики выбирают между чёрной и нержавеющей сталью.

Популярные варианты материалов:

• Ст3 и Ст20 — распространённые стали для общепромышленных и строительных задач.

• 09Г2С — используется там, где важна работа при низких температурах и повышенная надёжность.

• 40Х и сталь 45 — применяются для более нагруженных деталей и узлов.

• AISI 304 — универсальная нержавеющая сталь для влажных помещений, пищевых зон и изделий с повышенными требованиями к коррозионной стойкости.

• AISI 316 — более стойкий вариант для агрессивных сред, улицы, химии и зон с повышенной коррозионной нагрузкой.

• AISI 321 — применяется в задачах, где важна стойкость к температурным воздействиям.

Материал влияет не только на срок службы, но и на технологию изготовления. Например, нержавеющую сталь нужно аккуратно резать, сваривать и зачищать, чтобы сохранить внешний вид и коррозионную стойкость. Для чёрной стали часто требуется защитное покрытие: грунтовка, порошковая окраска, эмаль или другое антикоррозионное решение. Если фланец будет стоять на улице или в зоне контакта с влагой, экономить на защите не стоит.

При изготовлении фланцев важна точная геометрия отверстий. Если отверстия смещены, монтаж превращается в подгонку: болты не проходят, прокладка ложится неровно, соединение приходится дорабатывать на месте. Поэтому для плоских и фигурных деталей часто используют лазерную резку металла, которая позволяет получить аккуратный контур, ровные отверстия и повторяемость в партии.

Какие параметры важны при выборе фланца

Фланец нельзя выбирать только по внешнему диаметру. У двух деталей одинакового размера может быть разная толщина, разное количество отверстий, разный диаметр крепежа, разная сталь и разное назначение. Если фланец работает в трубопроводе, дополнительно учитывают давление, температуру и рабочую среду. Если фланец используется в металлоконструкции, важны нагрузка, способ крепления и толщина основания.

Перед заказом фланца нужно определить:

1. Назначение детали — трубопровод, оборудование, стойка, рама, опора, корпус или нестандартный узел.

2. Форму и размеры — наружный диаметр или габарит, внутреннее отверстие, толщина, фаски, пазы, выступы.

3. Схему отверстий — количество, диаметр, межосевое расстояние, расположение по окружности или по чертежу.

4. Материал — конструкционная сталь, нержавейка, алюминий или другой металл.

5. Условия эксплуатации — улица, влажность, температура, агрессивная среда, вибрация, контакт с пищевыми продуктами.

6. Требования к обработке — зачистка, шлифовка, полировка, окраска, грунтование, снятие фасок.

7. Количество изделий — единичная деталь, комплект ответных фланцев или серия.

Если фланец нужен для трубопровода, важно проверить совпадение с ответной деталью. Отверстия должны совпадать, поверхность должна равномерно прижимать прокладку, а толщина должна соответствовать нагрузке. Если фланец нужен для стойки, нужно смотреть не только на пластину, но и на анкера, бетон, сварку и возможный изгибающий момент. В обоих случаях неправильный фланец может привести к течи, перекосу, ослаблению крепления или необходимости переделки.

Хороший практический подход — передавать производству чертёж или хотя бы эскиз с размерами. Если чертежа нет, можно предоставить образец, фотографию, габариты и описание задачи. Специалисты помогут уточнить критичные параметры и предложить технологичный вариант, который можно изготовить без лишних операций и с нормальной точностью.

Чем фланцевое соединение отличается от сварного и резьбового

Фланцевое соединение — не единственный способ соединить детали. Есть сварка, резьба, муфты, хомуты, заклёпки и другие варианты. Но фланцы занимают особое место, потому что совмещают прочность, разборность и удобство монтажа. Чтобы понять, когда они действительно нужны, полезно сравнить их с другими типами соединений.

Если узел должен обслуживаться, фланец часто удобнее сварки. Если соединение будет постоянным и компактным, сварка может быть рациональнее. Если диаметр небольшой и нагрузка умеренная, иногда достаточно резьбы. В металлоконструкциях часто используют комбинированный подход: фланец приваривают к стойке, а саму стойку крепят болтами к основанию. Так получают прочный сварной узел внутри изделия и разборное соединение при монтаже.

Качество сварки при изготовлении фланцевых узлов остаётся важным. Если фланец приваривается к трубе, стойке или корпусу, шов должен передавать нагрузку и не создавать перекос. Для таких задач могут понадобиться профессиональные сварочные работы, особенно если речь идёт о нержавеющей стали, ответственных опорах или деталях с повышенными требованиями к внешнему виду.

Как изготавливают фланцы на заказ

Изготовление фланца начинается с понимания задачи. Для типовой детали достаточно указать стандарт, диаметр, давление, материал и количество. Для нестандартного изделия нужен чертёж или эскиз. Производство уточняет толщину, форму, отверстия, допуски, материал, необходимость фасок, зачистки, сварки и покрытия. После этого выбирают технологию изготовления.

Чаще всего процесс выглядит так:

1. Получение чертежа или эскиза — заказчик передаёт размеры, материал, количество и требования к обработке.

2. Проверка технологичности — специалисты смотрят, можно ли изготовить деталь без лишних операций и где могут возникнуть риски.

3. Подбор заготовки — выбирают лист, трубу, круг или другой прокат подходящей толщины и марки стали.

4. Раскрой — фланец вырезают лазером, плазмой, механическим способом или другим методом в зависимости от толщины и требований.

5. Обработка отверстий — отверстия режут или сверлят, при необходимости снимают фаски.

6. Дополнительные операции — гибка, сварка, шлифовка, полировка, нарезание резьбы, приварка к трубе или стойке.

7. Финишная обработка — зачистка, грунтование, окраска, полировка или подготовка к монтажу.

Для плоских фланцев с отверстиями лазерная резка особенно удобна: она позволяет быстро сделать контур и крепёжные отверстия по чертежу. Для толстых и ответственных деталей может потребоваться дополнительная механическая обработка. Для фланцев, которые будут работать в паре, важно совпадение отверстий. Поэтому комплектные детали лучше заказывать одновременно, а не у разных исполнителей.

Если фланец является частью более сложного изделия, его часто изготавливают вместе с другими элементами: стойками, пластинами, кронштейнами, рамами, корпусами или переходниками. Такой подход снижает риск несовместимости. Производство сразу видит, как фланец будет работать в узле, и может предложить усиление, изменить толщину, добавить косынки или скорректировать расположение отверстий.

Когда лучше заказывать нестандартный фланец

Стандартные фланцы удобны, когда задача типовая: известный диаметр трубы, стандартное давление, распространённая схема отверстий. Но в реальных проектах часто требуется то, чего нет в готовом каталоге. Например, фланец под старое оборудование, ответная деталь к импортному узлу, опорная пластина нестандартного размера, крепление стойки к неровному основанию или комплект деталей под конкретный монтаж.

Нестандартный фланец нужен, если:

• не совпадают отверстия на существующей детали;

• нужна другая толщина или форма;

• фланец должен выдерживать нестандартную нагрузку;

• требуется нержавеющая сталь или особая марка металла;

• нужно изготовить деталь по образцу, а чертежа нет;

• фланец будет частью стойки, рамы, корпуса или оборудования;

• важна внешняя обработка: шлифовка, полировка, аккуратные кромки, окраска;

• нужно сделать комплект одинаковых деталей с повторяемой геометрией.

Заказ по чертежу позволяет решить задачу точнее. Вместо того чтобы дорабатывать стандартный фланец на месте, можно сразу изготовить деталь с нужными отверстиями, толщиной и контуром. Это экономит время монтажа и снижает риск ошибок. Особенно это важно, если фланец входит в узел, где нужна герметичность, точная посадка или передача нагрузки.

Нестандартные фланцы часто применяют в ремонте оборудования. Старый агрегат может иметь редкую схему крепления, нестандартный диаметр или изношенную ответную часть. В таких случаях производство может изготовить фланец по образцу или по снятым размерам. Это позволяет восстановить узел без полной замены оборудования.

Как избежать ошибок при заказе

Большинство проблем с фланцами возникает не из-за самого металла, а из-за неполных исходных данных. Заказчик сообщает наружный диаметр и толщину, но забывает указать межосевое расстояние отверстий. Или передаёт фото, но не уточняет материал и условия эксплуатации. Или заказывает одну деталь, а при монтаже выясняется, что нужна ответная пара. Чтобы избежать переделок, лучше заранее подготовить информацию.

Перед обращением на производство желательно собрать:

1. чертёж, эскиз или образец фланца;

2. наружный размер и внутренний диаметр;

3. толщину металла;

4. количество и диаметр отверстий;

5. расположение отверстий и расстояние между ними;

6. марку стали или требования к коррозионной стойкости;

7. условия эксплуатации: улица, помещение, влажность, температура, рабочая среда;

8. нужное количество изделий;

9. требования к обработке кромок, покрытию и внешнему виду;

10. информацию о том, будет ли фланец привариваться к трубе, стойке или корпусу.

Если каких-то данных нет, это не всегда критично. Можно начать с фотографии, размеров и описания задачи. Но чем точнее исходная информация, тем быстрее получится расчёт и тем меньше риск, что готовая деталь не подойдёт. Для ответственных узлов лучше не ограничиваться устным описанием: даже простой эскиз с размерами помогает избежать неправильной схемы отверстий или недостаточной толщины.

Почему фланцы лучше заказывать у профильного производства

Фланец может выглядеть как простая металлическая пластина, но от него часто зависит работа всего узла. Если отверстия смещены на несколько миллиметров, монтаж усложняется. Если толщина недостаточная, пластину может выгнуть. Если материал выбран неправильно, деталь быстро начнёт корродировать. Если шов выполнен плохо, фланец не передаст нагрузку или нарушит герметичность соединения.

Профильное производство помогает избежать этих проблем. Специалисты могут оценить чертёж, предложить подходящий материал, выбрать способ резки, предусмотреть обработку кромок, выполнить сварку и подготовить изделие к монтажу. Особенно удобно, когда фланец нужен не сам по себе, а в составе изделия: стойки, рамы, кожуха, площадки, трубного узла или оборудования.

В «Техно-Люкс» можно заказать фланцы из стали и нержавейки по чертежам, эскизам или образцам. Производство выполняет раскрой, отверстия, сварку и обработку металла, поэтому заказчик получает не просто заготовку, а деталь, подготовленную под конкретную задачу. Оставьте заявку, приложите чертёж или фото изделия — специалисты уточнят параметры, помогут выбрать материал и рассчитают стоимость изготовления. Такой подход особенно выгоден, когда важны точность, сроки и отсутствие доработок на объекте.
