Шайбу под болтовое соединение выбирают не только по диаметру болта. Сначала определяют размер резьбы крепежа, затем проверяют материал соединяемых деталей, диаметр отверстия, доступную площадь под головкой болта или гайкой и требования к конкретному узлу. Для обычной опорной поверхности применяют плоскую шайбу нормального ряда. При мягком материале или увеличенном зазоре в отверстии может потребоваться шайба крупной серии. Если пространство вокруг крепежа ограничено, рассматривают мелкую серию. Пружинная шайба выполняет другую функцию и не является прямой заменой плоской.
Содержание
- Зачем шайба нужна в болтовом соединении
- Какие параметры учитывать при выборе
- Как подобрать шайбу по диаметру болта
- Нормальная, мелкая или крупная серия
- Когда нужна увеличенная шайба
- Как материал деталей влияет на выбор
- Нужно ли учитывать прочность болта
- Плоская или пружинная шайба
- Как выбрать шайбу пошагово
- Частые ошибки
- Что указать при заказе
Коротко
- Номинальный размер шайбы выбирают под номинальный диаметр резьбы крепежной детали, но фактическое отверстие шайбы больше диаметра резьбы.
- Для стандартной металлической детали обычно начинают проверку с плоской шайбы нормального ряда.
- При мягкой опорной поверхности или увеличенном отверстии требуется большая площадь опоры - для таких условий рассматривают шайбы крупной серии.
- Мелкая серия имеет меньший наружный размер и применяется там, где пространство вокруг крепежа ограничено, если это допускается конструкцией соединения.
- Пружинную шайбу нельзя автоматически считать заменой плоской.
- Для расчетных и ответственных соединений окончательный выбор выполняют по проектной и нормативной документации, а не только по таблице размеров.

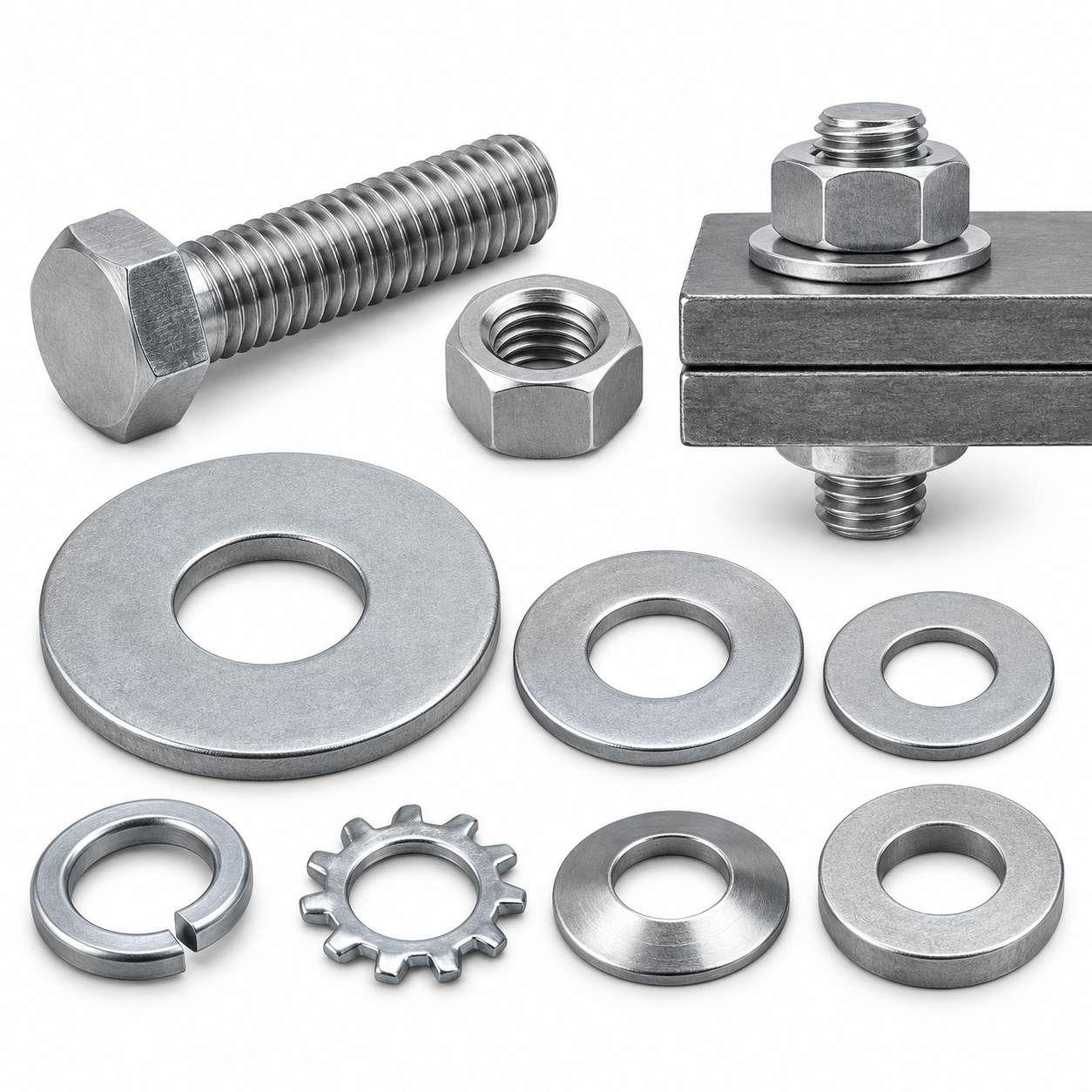

Зачем шайба нужна в болтовом соединении
Плоская шайба формирует опорную поверхность между головкой болта или гайкой и соединяемой деталью. За счет этого усилие затяжки передается на большую площадь поверхности, а крепеж меньше воздействует непосредственно на материал детали.
Практически шайба может выполнять несколько задач:
- создавать требуемую опорную поверхность;
- снижать риск местного продавливания более мягкого материала;
- перекрывать часть увеличенного или продолговатого отверстия;
- защищать поверхность детали при затяжке;
- выполнять специальную функцию, если конструкцией предусмотрена пружинная, стопорная или другая шайба.
Если стандартной крепежной детали недостаточно по наружному диаметру, толщине или форме, можно рассмотреть изготовление металлических шайб на заказ по требуемой геометрии.
При этом шайба не исправляет неправильно рассчитанное соединение. Если отверстие слишком велико, опорная деталь слишком тонкая или поверхность не выдерживает усилие затяжки, необходимо проверять конструкцию узла целиком.
Какие параметры учитывать при выборе шайбы
Основные параметры выбора - размер резьбы крепежа, геометрия отверстия, материал соединяемой детали, площадь опоры и требования проектной документации.
| Условия эксплуатации или конструкции | Что требуется проверить | Предварительное направление выбора |
| Стандартное отверстие в металлической детали | Площадь опоры и требования документации | Плоская шайба нормального ряда, если она предусмотрена конструкцией |
| Относительно мягкая соединяемая деталь | Контактное давление и возможную деформацию поверхности | Проверить применение шайбы крупной серии |
| Большое или продолговатое отверстие | Перекрытие отверстия и жесткость шайбы | Крупная серия или специально рассчитанная деталь |
| Ограниченное пространство вокруг крепежа | Допустимый наружный диаметр и площадь опоры | Проверить возможность применения мелкой серии |
| Высокопрочный крепеж | Требования к твердости и исполнению шайбы | Подбирать шайбу по стандарту и характеристикам крепежного комплекта |
| Соединение выполняется по чертежу | Стандарт, тип, размеры, материал и покрытие | Использовать требования документации как основные |
Эта таблица подходит для предварительного выбора. Для ответственных соединений окончательное решение должно соответствовать расчету и документации на конструкцию.
Как подобрать шайбу по диаметру болта
Шайбу выбирают по номинальному диаметру резьбы болта, винта или шпильки. Например, шайба под М10 предназначена для крепежа с номинальной резьбой М10, однако внутренний диаметр самой шайбы выполняется с монтажным зазором и не равен ровно 10 мм.
Поэтому при подборе лучше последовательно определить:
- номинальный размер резьбы;
- тип и серию шайбы;
- требуемый стандарт;
- наружный диаметр;
- толщину;
- класс точности и твердости, если они регламентируются;
- материал и покрытие.
Один и тот же номинальный размер резьбы может использоваться с шайбами разного наружного диаметра и толщины. Поэтому обозначение М8, М10 или М12 само по себе не определяет всю геометрию детали.
Нормальная, мелкая или крупная серия - что выбрать
Серия шайбы определяет геометрию опорной детали и прежде всего соотношение внутреннего и наружного диаметров. Чем больше наружный диаметр, тем большую поверхность способна перекрыть шайба, однако одновременно увеличивается требуемое пространство для ее установки.
| Серия шайбы | Когда рассматривают | Что необходимо проверить |
| Нормальный ряд | Типовое болтовое соединение с достаточной опорной поверхностью | Соответствие размера крепежу и требованиям документации |
| Мелкая серия | Ограничено пространство вокруг головки болта или гайки | Достаточна ли уменьшенная площадь опоры |
| Крупная серия | Мягкая поверхность, увеличенное или продолговатое отверстие | Перекрытие отверстия, толщину шайбы и допустимую деформацию |
| Нестандартная шайба | Стандартные размеры не подходят под узел | Размеры по расчету, чертежу или техническому заданию |
Если узел имеет нестандартную геометрию, шайбу иногда рассматривают уже не как типовой крепеж, а как отдельную плоскую деталь. По схожему принципу проектируются металлические пластины с отверстиями, где необходимо одновременно учитывать наружный контур, толщину и расположение отверстий.
Когда нужна увеличенная шайба
Увеличенную шайбу применяют, когда площади опоры обычной шайбы недостаточно. Типовые ситуации - относительно мягкий материал детали, увеличенное отверстие или необходимость перекрыть большую площадь вокруг крепежа.
Увеличенная шайба может потребоваться, если:
- отверстие заметно больше диаметра стержня крепежа;
- используется продолговатое монтажное отверстие;
- поверхность детали склонна к местной деформации;
- необходимо распределить усилие затяжки на большую площадь;
- размер опорной поверхности головки болта или гайки недостаточен для конкретного узла.
При этом принцип «чем больше шайба, тем лучше» применять нельзя. Если наружный диаметр увеличивается, а толщина остается недостаточной для конкретной нагрузки и размера отверстия, шайба может деформироваться.
Что проверить для увеличенной шайбы
- наружный диаметр;
- внутренний диаметр;
- толщину;
- размер и форму отверстия в соединяемой детали;
- материал опорной поверхности;
- характер нагрузки;
- наличие свободного пространства вокруг крепежа;
- требования чертежа или стандарта.
Как материал детали влияет на выбор шайбы
Материал соединяемой детали влияет на требуемую площадь опоры. Чем выше риск местной деформации поверхности под головкой крепежа или гайкой, тем внимательнее необходимо проверять наружный диаметр и толщину шайбы.
Для жесткой металлической поверхности с обычным отверстием отправной точкой часто становится шайба нормального ряда. Если материал более мягкий или отверстие увеличено, может потребоваться большая опорная площадь.
Необходимо также учитывать материал самой шайбы и остальных элементов крепежа. В конкретном соединении проверяют:
- материал болта и гайки;
- материал шайбы;
- условия эксплуатации;
- коррозионное воздействие;
- наличие защитного покрытия;
- контакт разнородных металлов;
- требования технической документации.
При изготовлении нестандартных деталей из листового металла подходящую геометрию можно получать методом лазерной резки металла, если такая технология соответствует материалу, толщине и требуемым допускам изделия.
Нужно ли учитывать класс прочности болта
Да, особенно для нагруженных и высокопрочных соединений. Геометрическое соответствие шайбы диаметру болта еще не означает, что она подходит по механическим характеристикам.
Для стандартизованных шайб нормативная документация может устанавливать требования к твердости в зависимости от назначения изделия и применяемого крепежа. Поэтому при работе с высокопрочными болтами необходимо проверять не только размер шайбы, но и ее исполнение.
Практически это означает, что для ответственного узла нельзя выбирать шайбу только по принципу «подходит отверстие». Проверяют весь комплект - болт, гайку, шайбу, материал соединяемых деталей и условия приложения нагрузки.
Плоская или пружинная шайба
Плоская и пружинная шайбы выполняют разные функции. Плоская шайба прежде всего формирует опорную поверхность и распределяет нагрузку. Пружинная шайба относится к отдельному виду крепежных элементов и применяется в соединениях, где ее использование предусмотрено конструкцией или нормативной документацией.
| Критерий | Плоская шайба | Пружинная шайба |
| Основная задача | Создание и увеличение опорной поверхности | Работа в составе соединения как упругого элемента |
| Применение возле увеличенного отверстия | Возможно при правильно выбранной геометрии | Не является заменой увеличенной плоской шайбы |
| Защита поверхности | Может снижать местное воздействие крепежа | Не является основной функцией |
| Выбор | По размеру, серии, толщине, материалу и стандарту | По требованиям конкретного соединения и документации |
Если конструкция работает при вибрации или циклических нагрузках, способ предотвращения самоотвинчивания необходимо выбирать отдельно. Обычная плоская шайба сама по себе не является стопорным устройством.
Как выбрать шайбу под болт - пошаговый алгоритм
1. Определите размер резьбы
Сначала устанавливают номинальный размер крепежа - например, М8, М10, М12 или другой размер, предусмотренный конструкцией.
2. Проверьте отверстие в соединяемой детали
Определите его форму и размеры. Для увеличенного или продолговатого отверстия необходимо отдельно оценить площадь, на которую будет опираться шайба.
3. Оцените материал детали
Чем легче поверхность деформируется под нагрузкой, тем больше внимания требуется площади опоры.
4. Проверьте свободное пространство
Рядом с крепежом могут находиться ребра, стенки профиля, другие болты или конструктивные элементы. Они ограничивают допустимый наружный диаметр шайбы.
5. Определите серию
Для стандартного узла рассматривают нормальный ряд. Для ограниченного пространства - мелкую серию. При необходимости увеличить площадь опоры - крупную серию.
6. Проверьте толщину
Особенно это важно для увеличенных и нестандартных отверстий. Большой наружный диаметр не компенсирует недостаточную жесткость слишком тонкой детали.
7. Проверьте материал и покрытие
Они должны соответствовать условиям эксплуатации и требованиям всего крепежного соединения.
8. Сверьте стандарт или чертеж
Если изделие входит в проектируемую или серийную конструкцию, окончательные параметры определяются документацией.
Быстрая матрица выбора шайбы
| Ситуация | Что проверить первым | Предварительное решение |
| Обычная металлическая конструкция | Диаметр резьбы и размер отверстия | Нормальный ряд |
| Мягкая опорная поверхность | Риск местной деформации | Крупная серия |
| Отверстие больше стержня болта | Перекрытие и жесткость шайбы | Крупная серия с проверкой толщины |
| Продолговатое отверстие | Фактическую площадь опоры | Крупная или специально изготовленная шайба |
| Мало свободного места | Допустимый наружный диаметр | Мелкая серия при подтвержденной допустимости |
| Высокопрочный крепеж | Требования к твердости шайбы | Исполнение по соответствующему стандарту |
| Нестандартный узел | Размеры, нагрузку и чертеж | Шайба индивидуальной геометрии |
Частые ошибки при выборе шайб
Выбирать шайбу только по диаметру болта
Размер резьбы определяет только один параметр. Шайбы под одинаковый крепеж могут иметь разный наружный диаметр, толщину, класс точности и назначение.
Считать максимально большую шайбу универсальным решением
Увеличение наружного диаметра действительно увеличивает площадь опоры, но одновременно необходимо проверять толщину шайбы, геометрию отверстия и характер нагрузки.
Не учитывать материал детали
Одинаковая шайба по-разному работает на жесткой металлической поверхности и на материале, склонном к местной деформации.
Заменять плоскую шайбу пружинной
Это детали разного назначения. Одна не должна автоматически использоваться вместо другой.
Игнорировать пространство вокруг болта
Увеличенная шайба может не поместиться возле стенки профиля, ребра жесткости или соседнего крепежа.
Не проверять чертеж
В ответственных соединениях стандарт, тип и размеры шайбы могут быть непосредственно указаны в проектной документации. Самовольная замена в таком случае нежелательна.
Главное
Шайбу под болтовое соединение выбирают сначала по условиям работы узла, а уже затем по каталожному размеру. Необходимо учитывать диаметр резьбы, геометрию отверстия, наружный диаметр и толщину шайбы, материал соединяемой детали, доступное пространство и требования проекта. Для увеличенных отверстий и мягких поверхностей одной проверки размера резьбы недостаточно.
Что указать при заказе шайбы
Чтобы стандартную или нестандартную шайбу можно было подобрать без дополнительных уточнений, желательно заранее определить:
- номинальный размер крепежа;
- внутренний диаметр;
- наружный диаметр;
- толщину;
- тип или серию;
- материал;
- покрытие;
- стандарт, если изделие должно ему соответствовать;
- количество;
- чертеж или эскиз для нестандартной детали.
